Как работает выжимной подшипник сцепления? (Техническое руководство)

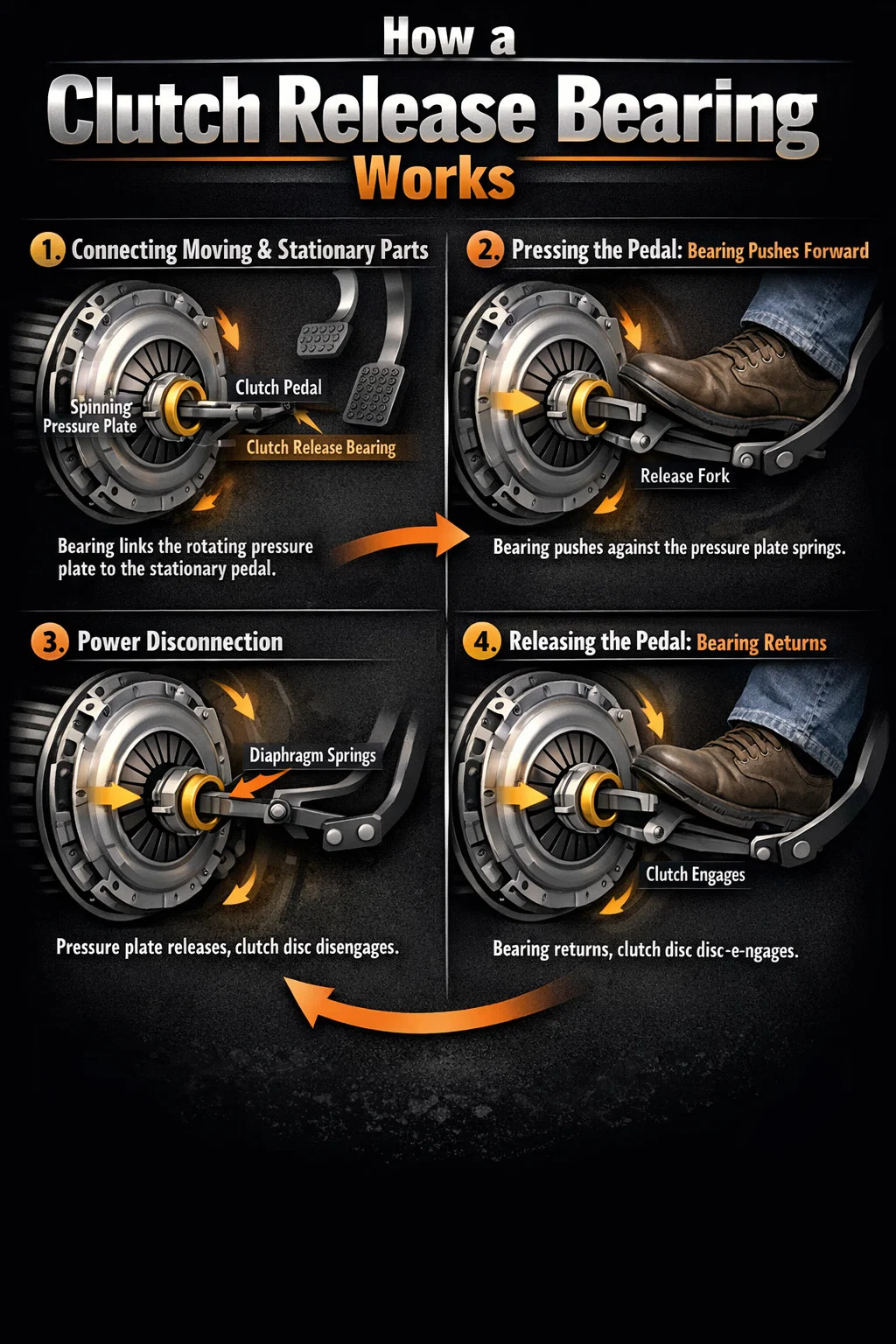

Подшипник выключения сцепления представляет собой подвижный шарнир, отвечающий за «передачу давления». Принцип его работы можно разбить на следующие простые этапы:

1. Он действует как мост, соединяющий «подвижную» и «неподвижную» части.

Когда автомобиль находится в движении, двигатель с большой скоростью вращает нажимной диск сцепления, при этом ваша левая нога и педальный механизм остаются неподвижными. При нажатии на педаль сцепления выжимной подшипник сцепления передает силу от вашей неподвижной стопы к быстро вращающейся нажимной пластине, позволяя им взаимодействовать.

2. Нажатие на педаль: Подшипник начинает «давить».

Когда вы нажимаете педаль сцепления, усилие передается через трубопроводы или кабели гидравлической жидкости на вилку выключения сцепления. Вилка выключения сцепления действует как рычаг, толкая подшипник выключения сцепления вперед вдоль вала коробки передач. В этот момент один конец подшипника прижимается к диафрагменным пружинам в центре нажимного диска.

3. Отключение питания: Из-за сброса давления.

Когда выжимной подшипник разжимает пружинные пластины на нажимном диске, нажимной диск больше не прижимается плотно к диску сцепления. Это предотвращает передачу мощности двигателя на коробку передач, переводя автомобиль в нейтральное положение, позволяя переключать передачи или останавливаться, не заглушая двигатель.

4. Отпустите педаль: подшипник возвращается в исходное положение.

Как только вы переключите передачу и отпустите ногу, выжимная вилка вернет подшипник выключения сцепления в исходное положение. Пружины нажимного диска снова расширяются, плотно прижимая диск сцепления к маховику. Питание снова подключается, и автомобиль продолжает движение вперед.
