Стоит ли заменять выжимной подшипник сцепления? Полное руководство

Быстрый ответ: когда следует заменить подшипник выключения сцепления

A выжимной подшипник сцепления следует заменять каждый раз при замене диска сцепления, нажимного диска или маховика во время работы со сцеплением, даже если старый подшипник все еще свободно вращается на стенде. Причина проста: этот подшипник спрятан за трансмиссией, и труд, необходимый для того, чтобы позже получить к нему доступ, вытягивая трансмиссию, часто карданный вал, рабочий цилиндр или вилку и корпус колокола, обходится гораздо дороже в цеху, чем сама деталь. Стоимость большинства выжимных подшипников составляет от 15 и 80 долларов США для обычных легковых автомобилей, а работа по замене комплекта сцепления обычно выполняется от 4 до 8 часов . Отказ от подшипника ради экономии от 30 до 60 долларов на работе, которая уже стоит от 800 до 1500 долларов за рабочую силу, не является разумной сделкой. Если вы заметили скрежет, стрекотание или дребезжание при нажатии педали сцепления, особенно шумы, которые меняют высоту звука в зависимости от оборотов двигателя, но не от скорости движения, это явный признак того, что выжимной подшипник изношен и требует внимания независимо от состояния диска сцепления.

Симптомы, указывающие непосредственно на изношенный Выжимной подшипник сцепления

Подшипник выключения сцепления, иногда называемый выжимным подшипником, расположен между вилкой сцепления или рабочим гидравлическим цилиндром и пальцами нажимного диска или диафрагменной пружиной. Его задача состоит в том, чтобы прижимать вращающийся нажимной диск каждый раз, когда нажимается педаль сцепления, преобразуя движение педали водителя в движение нажимного диска без скрежетания металла о металл. Поскольку он постоянно вращается при выключении сцепления, он изнашивается иначе, чем другие компоненты сцепления, и имеет свои собственные явные признаки неисправности.

Предупреждающие знаки, основанные на шуме

Пронзительный визг или стрекотание, которое появляется только при нажатии педали сцепления и исчезает при отпускании педали.
Скрежет или грохот, громкость которого увеличивается по мере увеличения оборотов двигателя, независимо от скорости автомобиля.
Дребезжащий звук на холостом ходу при поднятой педали сцепления, что может указывать на люфт подшипника на ступице.
Жужжащий звук, который меняется при переключении с нейтральной передачи на передачу с выжатым сцеплением.

Предупреждающие знаки, основанные на ощущениях

Педаль сцепления скрипит, скрипит или вибрирует под ногой во время включения.
Трудности с плавным переключением передач, особенно на заднюю или первую передачу после остановки.
Педаль, которая застревает на полпути или медленно возвращается.

Многие технические специалисты сообщают, что неисправный выжимной подшипник издает звук, похожий на звук сухого ступичного подшипника: непрерывный механический вой, пульсирующий в зависимости от частоты вращения двигателя. Согласно данным, собранным производителями комплектов сцепления на вторичном рынке, жалобы на шум выжимных подшипников составляют примерно от 18 до 22 процентов всех гарантийных запросов, связанных со сцеплением, часто возникающих между 60 000 и 100 000 миль на автомобилях с механической коробкой передач.

Типичный ожидаемый срок службы и пробег

Подшипники выключения сцепления представляют собой герметичные, предварительно смазанные узлы без точек смазки, обслуживаемых на месте, на большинстве современных автомобилей. Срок их службы во многом зависит от манеры вождения, особенно от того, сколько времени водитель проводит с частично нажатой педалью сцепления. Эту привычку иногда называют ездой на сцеплении, из-за которой подшипник находится под постоянной нагрузкой и вращается, а не находится в состоянии покоя.

Стиль вождения	Типичный срок службы подшипника (миль)	Распространенная причина раннего износа
Пригородное шоссе, легкий трафик	от 90 000 до 120 000	Минимальный, в основном соответствует сроку службы диска сцепления.
Городское движение с остановками	от 60 000 до 90 000	Частая модуляция педали, постановка ноги на педаль.
Буксировка или эффективное вождение	от 40 000 до 70 000	Более высокие зажимные нагрузки, агрессивный пуск
Гидравлическая система с внутренним рабочим цилиндром	Варьируется, привязан к концентрическому рабочему цилиндру	Загрязнение жидкости, деградация уплотнений

На автомобилях с концентрический рабочий цилиндр В конструкции выжимной подшипник встроен непосредственно в рабочий гидравлический цилиндр как единое целое. Этот комбинированный узел невозможно разобрать, поэтому в случае выхода из строя подшипника или гидравлического уплотнения необходимо заменить весь узел вместе. Эти интегрированные агрегаты распространены на многих переднеприводных платформах, выпускаемых с начала 2000-х годов, и обычно стоят от 40 и 150 долларов США , в зависимости от автомобиля.

Схема принятия решений: заменить, проверить или оставить в покое

Заменять ли выжимной подшипник сцепления во многом зависит от контекста выполняемых работ. Следующая схема отражает общепринятую практику среди независимых мастерских по трансмиссиям и поставщиков специализированных сцеплений.

Если вы уже заменяете диск сцепления и нажимной диск в комплекте, одновременно без исключения замените выжимной подшипник. Стоимость доступа уже оплачена.
Если при вращении вручную подшипник проявляет шероховатость, скрежет или шум, замените его независимо от пробега, поскольку неисправный подшипник может повредить пальцы нажимного диска в случае заклинивания.
Если вы выполняете не связанные с трансмиссией работы, такие как ремонт рабочего цилиндра сцепления, и подшипник оказывается доступным, замените его в качестве меры предосторожности, если он прослужил более 50 000 миль.
Если подшипник был заменен недавно, в течение последних 20 000 миль, и никаких симптомов не наблюдается, разумно оставить его на месте во время несвязанного ремонта.

Один из сценариев, заслуживающий внимания, включает в себя системы саморегулирующегося сцепления (SAC) , распространенный на многих европейских автомобилях. В этих системах используется диафрагменная пружина, которая поддерживает постоянное давление на выжимной подшипник на протяжении всего срока службы подшипника, что может ускорить износ, если подшипник не рассчитан на более высокую постоянную нагрузку. Всегда подбирайте запасные подшипники в соответствии со спецификациями конкретного комплекта сцепления, а не предполагайте, что подойдет стандартная деталь, поскольку подшипники, совместимые с SAC, часто имеют другие значения натяжения пружины, чем стандартные подшипники.

Типы подшипников выключения сцепления и как определить свой

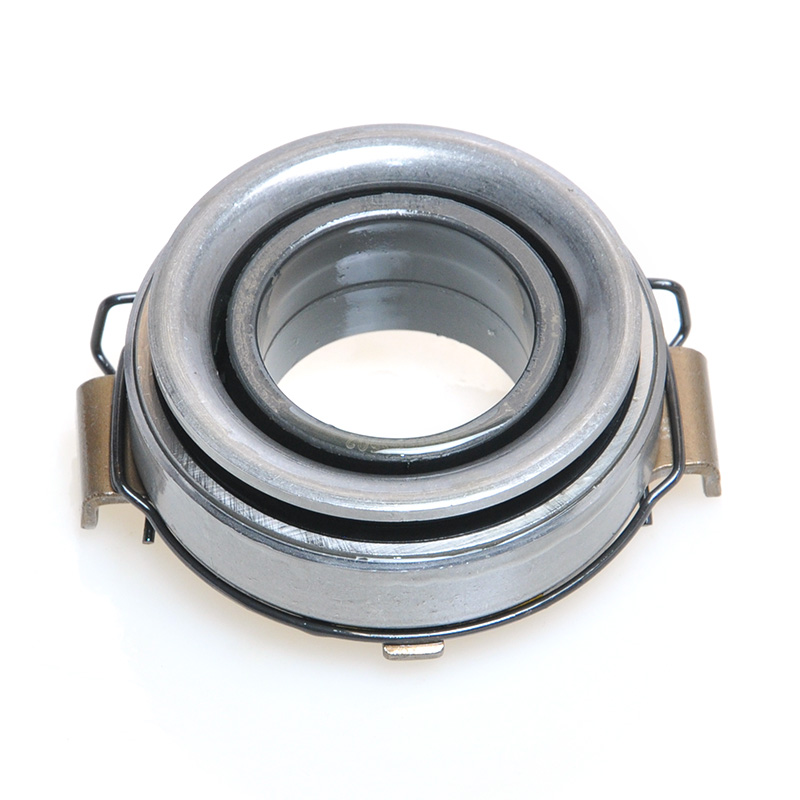

Тип шарикоподшипника (муфты нажимного типа)

Это традиционная конструкция, используемая на старых автомобилях со сцеплениями нажимного типа, где вилка сцепления толкает подшипник к двигателю, чтобы высвободить сцепление. Подшипник установлен на втулке или направляющей трубке, прикрепленной к корпусу входного вала коробки передач, и удерживается на пальцах нажимного диска за счет натяжения пружины самой вилки сцепления.

Самоцентрирующийся подшипник (натяжные муфты)

В сцеплениях тягового типа, встречающихся во многих высокопроизводительных и европейских приложениях, используется подшипник, который вилка отрывает от двигателя, чтобы высвободить сцепление. Эти подшипники часто имеют функцию самоцентрирования с волнистой пружиной, которая позволяет подшипнику выравниваться с нажимным диском в течение первых нескольких циклов зацепления, снижая вибрацию.

Концентрический подшипник рабочего цилиндра

Как описано ранее, эта конструкция объединяет гидропривод и выжимной подшипник в один герметичный узел, установленный непосредственно на входном валу трансмиссии, внутри колокола. Его нельзя смазать, восстановить или разобрать, а замена требует последующей прокачки гидравлической системы сцепления.

Тип подшипника	Общее приложение	Сложность замены
Нажимной шарикоподшипник	Старые отечественные и японские грузовики и легковые автомобили.	Умеренный, скользит по направляющей трубке
Самоцентрирующийся притяжного типа	Европейские седаны и высокопроизводительные автомобили	Умеренный, требует правильного центрирования при установке
Концентрический рабочий цилиндр	Современные переднеприводные платформы	Выше, требует гидравлического прокачивания

Советы по установке, которые предотвратят преждевременный выход подшипника из строя

Удивительное количество отказов выжимных подшипников в течение первых 5 000–10 000 миль после ремонта сцепления связано с ошибками при установке, а не с дефектными деталями. Уделяя внимание некоторым деталям во время установки, вы значительно продлите срок службы подшипников.

Наносите смазку только на правильные поверхности

Точка контакта подшипника с пальцами нажимного диска или диафрагменной пружиной должна быть покрыта тонким слоем высокотемпературной смазки, обычно это смазка на основе молибдена или белая литиевая смазка, рассчитанная как минимум на 400 градусов по Фаренгейту . Никогда не следует смазывать уплотненную обойму подшипника, поскольку большинство выжимных подшипников постоянно герметизированы, а добавление смазки в корпус подшипника может притянуть грязь и ускорить выход из строя уплотнения. Направляющая трубка или втулка входного вала, по которым скользит подшипник, также должны быть покрыты тонким слоем той же высокотемпературной смазки, чтобы предотвратить заедание подшипника во время движения.

Проверьте ось вилки и шаровую опору

Точка поворота вилки сцепления, часто шаровая шпилька, ввинченная в корпус колокола, со временем изнашивается и может вызвать люфт, из-за которого выжимной подшипник садится под углом к нажимному диску. Этот неравномерный контакт концентрирует износ на одной стороне подшипника и является частой причиной шумного выхода подшипников из строя в течение короткого времени после замены. Проверка и, при необходимости, замена шаровой опоры во время работы сцепления — недорогая страховка, при этом стоимость большинства шаровых опор составляет менее 10 долларов США .

Проверка свободного хода и хода педали

После установки педаль сцепления должна иметь небольшой свободный ход, прежде чем почувствуется сопротивление, обычно от 0,5 до 1 дюйма на тросовых и стержневых системах. Чрезмерный свободный ход может означать, что выжимной подшипник не обеспечивает должный контакт, тогда как нулевой свободный ход означает, что подшипник находится под постоянным легким давлением даже при поднятой педали, и это состояние значительно сокращает срок службы подшипника, поскольку он постоянно вращается.

Распространенные ошибки, которые приводят к повторным работам со сцеплением

В мастерских, специализирующихся на ремонте сцепления и трансмиссии, часто встречаются одни и те же ошибки, из-за которых клиенты возвращаются в течение года после замены сцепления. Предотвращение этих проблем защищает инвестиции, вложенные в выжимной подшипник, а также в любой другой компонент комплекта.

Повторное использование изношенной или треснутой вилки сцепления, что приводит к неравномерной нагрузке на новый подшипник.
Невозможность восстановить поверхность или заменить поврежденный теплом маховик, который передает вибрацию на новый подшипник и диск.
Смешение компонентов комплектов сцепления разных марок, поскольку жесткость пружин и ход подшипников согласованы в рамках одной конструкции комплекта.
Неполная прокачка гидравлической системы после замены концентрического подшипника рабочего цилиндра, в магистрали остается воздух, вызывающий частичное зацепление подшипника.
Агрессивная езда в течение первых 300–500 миль, часто называемых периодом обкатки, до того, как новый диск сцепления и подшипник стабилизируются.

Одна деталь, которую часто упускают из виду, касается инструмента для выравнивания, используемого при установке сцепления. Если инструмент для выравнивания снят до того, как трансмиссия полностью прилегает к двигателю, входной вал может немного выйти из совмещения с направляющим подшипником или втулкой, создавая боковую нагрузку на выжимной подшипник в момент первого включения сцепления. Удержание инструмента для выравнивания на месте до тех пор, пока болты трансмиссии не будут плотно затянуты, полностью предотвращает эту проблему.

Распределение затрат: один подшипник в сравнении с полным комплектом сцепления

Понимание разницы в стоимости покупки выжимного подшипника отдельно и в составе комплекта помогает объяснить, почему большинство профессионалов рекомендуют покупать комплект для любой работы со сцеплением.

Компонент	Отдельная цена (долл. США)	Входит в стандартный комплект
Выжимной подшипник сцепления	от 15 до 80	Да
Диск сцепления и нажимной диск	от 100 до 400	Да
Направляющий подшипник или втулка	от 5 до 25	Часто включается
Инструмент выравнивания	от 10 до 20	Иногда включено

Покупка полного комплекта, в который входят диск, нажимной диск, выжимной и направляющий подшипник, обычно стоит от 120 и 450 долларов США для большинства легковых автомобилей это дает экономию от 10 до 20 процентов по сравнению с приобретением каждой детали по отдельности, а также гарантирует, что все фрикционные и изнашиваемые компоненты одновременно подобраны и свежие.

Заключительная рекомендация

Заменяйте подшипник выключения сцепления всякий раз, когда трансмиссия уже отделена от двигателя для обслуживания сцепления, рассматривайте любой шум или изменение ощущения педали как немедленный сигнал для проверки подшипника независимо от того, как недавно проводилось обслуживание сцепления, и всегда подбирайте сменный подшипник в соответствии с конкретным комплектом сцепления и типом сцепления, будь то нажимное, тянущее или концентрическое рабочее цилиндр, а не заменяйте стандартную деталь. При таком подходе выжимной подшипник не станет причиной повторной работы сцепления в течение года, что сэкономит как время, так и деньги, уже вложенные в ремонт.
