Почему выходит из строя выжимной подшипник сцепления? Причины и исправления

Почему выходит из строя выжимной подшипник сцепления: краткий ответ

A выжимной подшипник сцепления — также называемый выжимным подшипником — выходит из строя в первую очередь из-за длительного контактного трения, недостаточной смазки, загрязнения маслом или пылью сцепления, а также совокупного механического напряжения от повторяющихся циклов включения и выключения. В большинстве легковых автомобилей подшипник выключения сцепления рассчитан на 80 000 и 150 000 миль , но реальные привычки вождения, утечки жидкости и неправильные методы установки могут значительно сократить этот срок службы — иногда до менее 40 000 миль.

Сам подшипник находится между вилкой сцепления (или гидроприводом) и пальцами диафрагменной пружины нажимного диска. Каждый раз, когда водитель нажимает педаль сцепления, выжимной подшипник скользит вперед по втулке входного вала коробки передач и прижимается к вращающимся пальцам нажимного диска. Этот повторяющийся контакт — даже на долю секунды каждый раз — приводит к огромному износу в течение срока службы подшипника. Когда какое-либо из нескольких условий ухудшает способность подшипника выдерживать такую ​​нагрузку, происходит выход из строя.

Понимание того, что именно вызывает эту деградацию, является не просто академическим. Он напрямую сообщает, как выбрать замену выжимной подшипник , как его правильно установить и какой стиль вождения следует изменить, чтобы такая же поломка не повторялась.

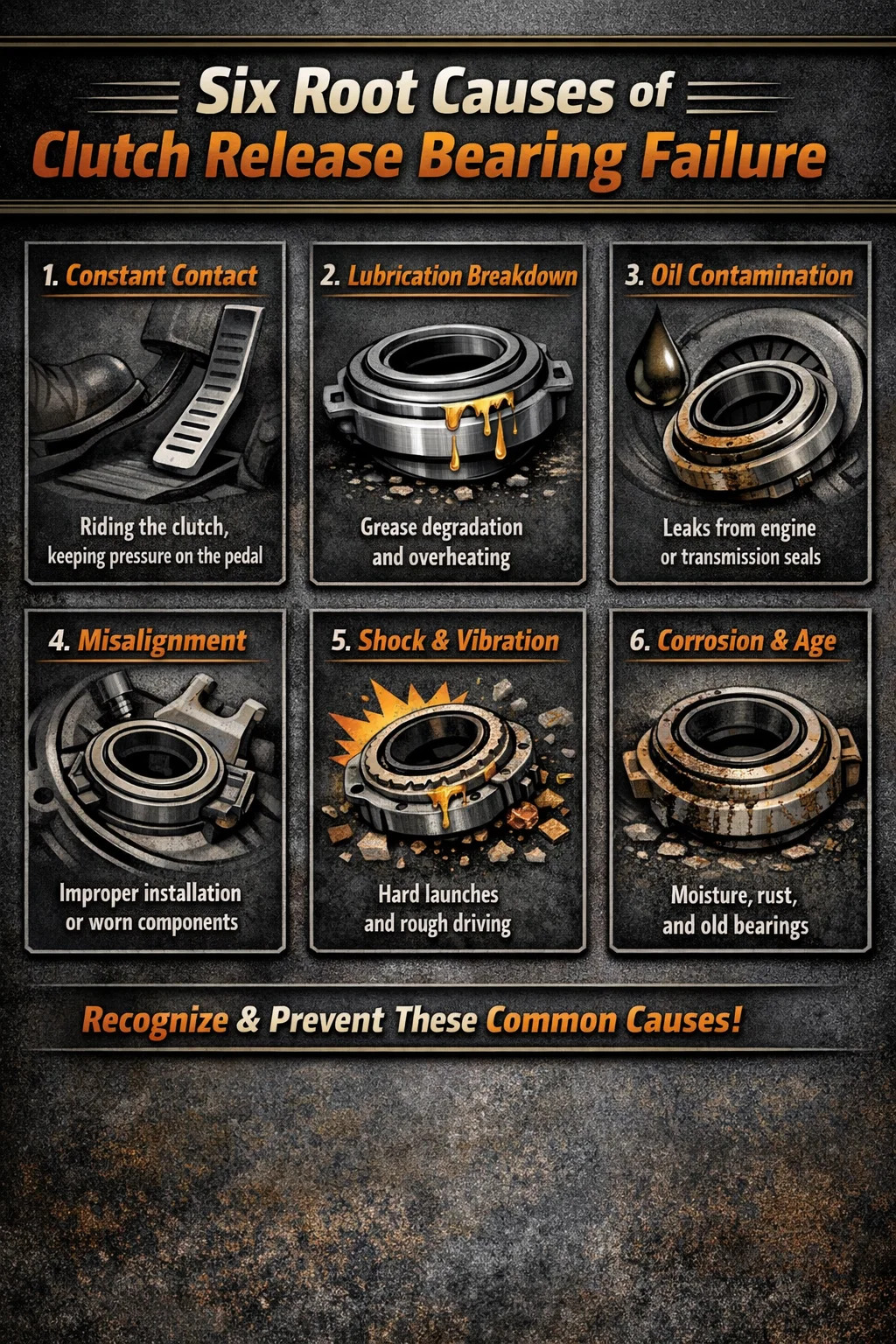

Шесть основных причин выхода из строя подшипника выключения сцепления

1. Постоянный контакт с мембранной пружиной.

Это единственная наиболее распространенная причина преждевременного износа в автомобилях с тросовым или механическим сцеплением. Водители, которые слегка кладут левую ногу на педаль сцепления (привычка, которую иногда называют «ездой на сцеплении»), держат выжимной подшипник в постоянном частичном контакте с вращающимися пальцами диафрагменной пружины. Даже нескольких фунтов давления на педаль достаточно, чтобы вдавить подшипник во вращающуюся пружину, создавая тепло и трение, которые разрушают смазку, сепаратор и поверхности дорожки качения подшипника.

В системах с гидравлическим приводом (где подшипник представляет собой концентрический подшипник рабочего цилиндра или CSC), эта проблема несколько смягчена конструкцией, но даже в гидравлических системах может быть небольшое остаточное давление, если уплотнения главного цилиндра слабы и поддерживают легкий контакт.

Исследования износа компонентов сцепления показали, что водитель, который привычно держит ногу на педали сцепления, может сократить срок службы подшипников на 30–50% по сравнению с водителем с чистой техникой педалирования.

2. Разрушение смазки и деградация смазки.

Подшипник выключения сцепления представляет собой предварительно смазанный и герметичный узел практически во всех современных применениях. Смазка внутри обычно представляет собой смазку на основе литиевого комплекса или полимочевины, рассчитанную на работу при высоких температурах — температура среды сцепления регулярно достигает 150°С и 250°С (300–480°F) при обычном вождении. В суровых условиях, таких как повторяющиеся старты на подъеме, буксировка тяжелых грузов или использование гусениц, температура может подняться значительно выше 300°C.

При таких экстремальных температурах смазка химически разрушается. Базовое масло отделяется от загустителя, вязкость падает, смазочная пленка между телами качения и дорожками качения становится недостаточной. Начинается контакт металла с металлом. Как только это происходит, подшипник генерирует собственное тепло за счет трения, ускоряя деградацию в рамках самоусиливающегося цикла. Подшипник заедает или расслаивается через относительно короткое время после первоначального разрушения смазки.

В большинстве случаев наносимая снаружи смазка на самом деле представляет собой скорее опасность, чем пользу. Если техник наносит смазку на втулку первичного вала, где скользит подшипник, избыток смазки мигрирует в диск сцепления, загрязняя фрикционный материал и вызывая проскальзывание сцепления. Правильный подход – применить очень тонкая пленка высокотемпературной смазки только к поверхности скольжения, а не к поверхности подшипника или зоне фрикционного диска.

3. Загрязнение в результате утечек масла

Картер сцепления представляет собой герметичную среду, но два основных источника утечки масла могут привести к загрязнению: задний главный сальник (со стороны двигателя) и сальник входного вала коробки передач (со стороны коробки передач). Оба уплотнения обращены к диску сцепления и выжимному подшипнику. Когда из любого уплотнения выделяется масло (даже небольшое его количество), масло мигрирует через маховик, диск сцепления, нажимной диск и в конечном итоге достигает выжимного подшипника.

Загрязнение масла повреждает выжимной подшипник двумя способами. Во-первых, масло действует как растворитель, вымывая смазку из герметичного подшипника. Во-вторых, масло, насыщенное побочными продуктами сгорания или присадками к трансмиссионному маслу, вступает в химическую реакцию со смазкой и стальными компонентами подшипника, вызывая точечную коррозию на дорожках качения. Дорожки качения с ямками издают характерный грохот или рычание, которые механики ассоциируют с изношенными деталями. выжимной подшипник .

Важнейший принцип ремонта: если вы замените подшипник выключения сцепления на автомобиле с известной утечкой масла, новый подшипник выйдет из строя преждевременно, если сначала не устранить источник утечки. Многие повторные неисправности, связанные с «неисправными» подшипниками, на самом деле являются результатом незафиксированного заднего главного уплотнения.

4. Несоосность и ошибки при установке.

Выжимной подшипник должен сидеть идеально параллельно пальцам диафрагменной пружины нажимного диска. Любое угловое смещение — даже небольшое 0,5–1,0 мм нецентральный контакт — создает неравномерное распределение нагрузки по телам качения подшипника. Некоторые шарики или ролики несут непропорциональную долю нагрузки, что приводит к локальной усталости, растрескиванию и возможному разрушению подшипника.

Неправильное расположение имеет несколько основных причин:

• Изношенная или погнутая вилка сцепления, которая больше не толкает подшипник прямо.
• Изношенный направляющий подшипник (маленький подшипник в центре маховика или коленчатого вала), из-за которого входной вал трансмиссии может блуждать.
• Погнутые или неправильно затянутые болты нажимного диска приводят к взводу нажимного диска.
• Неиспользование приспособления для выравнивания при установке диска сцепления, диск смещается от центра и вытягивается диафрагменная пружина из плоского положения.
• Поврежденный или изношенный корпус колокола трансмиссии, который больше не центрирует коробку передач по отношению к блоку цилиндров.

Профессиональные установщики сцепления всегда проверяют биение корпуса колокола с помощью циферблатного индикатора перед установкой нового комплекта сцепления. Биение корпуса колокола обычно должно находиться в пределах 0,005 дюйма (0,127 мм) правда. Если оно превышает это значение, источник несоосности необходимо устранить до установки новых компонентов.

5. Вибрация, ударные нагрузки и агрессивное вождение.

Высокопроизводительная езда, использование гусениц и частые резкие старты создают ударные нагрузки на подшипник выключения сцепления, которые намного превышают те, на которые этот компонент рассчитан при стандартном использовании на дороге. Каждый случай жесткого запуска вызывает резкий всплеск силы через подшипник при включении сцепления. Со временем эти ударные нагрузки вызывают подповерхностную усталость дорожек качения подшипника — вид разрушения, известный как растрескивание, при котором чешуйки закаленной стали отрываются от поверхности дорожек качения.

Транспортные средства, движущиеся по неровным дорогам, особенно грузовые автомобили и внедорожники, работающие по бездорожью, могут испытывать дополнительную вибрацию, которая резонирует через трансмиссию и в узел сцепления. Хотя подшипник в некоторой степени защищен торсионными пружинами диска сцепления, постоянная вибрация постепенно утомляет сепаратор подшипника, особенно в старых конструкциях, в которых используются штампованные стальные сепараторы, а не механически обработанные или полимерные сепараторы.

Для приложений, повышающих производительность, обновление до выжимной подшипник для тяжелых условий эксплуатации с кованым или механически обработанным стальным сепаратором, шариковыми элементами большего размера и высокотемпературной смазкой является практической необходимостью, а не дополнительной модернизацией.

6. Возраст, коррозия и проникновение влаги.

В автомобилях, в которых наблюдаются значительные сезонные колебания температуры, в холодную погоду внутри картера сцепления может конденсироваться влага. Эта влага воздействует на внешнюю поверхность выжимного подшипника и со временем проникает в уплотнения подшипника, смешиваясь с внутренней смазкой и вызывая окисление стальных дорожек качения. Коррозионная питтинговая коррозия резко ускоряет усталость тел качения — подшипник даже с незначительной питтинговой коррозией имеет срок службы, который может на 60–70% короче чем эквивалент без косточек.

Транспортные средства, хранящиеся в течение длительного времени (сезонные автомобили, классические автомобили, проектные автомобили), особенно уязвимы. После длительного периода хранения без эксплуатации смазка в подшипнике может загустеть или отделиться, оставив дорожки качения незащищенными, когда автомобиль вернется в эксплуатацию. В этих случаях замена выжимного подшипника сцепления как нечто само собой разумеющееся во время любого ремонта при длительном хранении является разумным профилактическим обслуживанием, а не ненужными затратами.

Симптомы: как распознать неисправный выжимной подшипник сцепления

Раннее обнаружение неисправности выжимного подшипника может предотвратить каскадное повреждение нажимного диска и диска сцепления — компонентов, замена которых обходится значительно дороже. Симптомы развиваются довольно предсказуемо:

Важнейшее диагностическое отличие: шум, возникающий только при выжатой педали сцепления и исчезающий при отпускании педали, почти всегда указывает на выжимной подшипник . Шум, возникающий при отпускании педали и исчезающий при нажатии, обычно указывает на изношенный направляющий подшипник. Правильное определение этого различия позволяет избежать ошибочного диагноза и ненужной полной замены сцепления.

Некоторые водители также замечают смещение точки включения сцепления — обычно она перемещается выше по ходу педали по мере износа подшипника. Это происходит потому, что изношенный подшипник больше не толкает пальцы диафрагменной пружины в расчетную точку выключения, что требует дополнительного хода педали для полного выключения сцепления.

Типы выжимных подшипников сцепления и характеристики их отказов

Не все выжимные подшипники устроены одинаково, и разные конструкции имеют разные виды отказов, которые следует учитывать при выборе замены.

Стандартный радиально-упорный подшипник

Самый распространенный тип в легковых автомобилях. В нем используется один ряд шариков с угловым контактом, способный выдерживать как радиальные, так и осевые (осевые) нагрузки. Допустимая осевая нагрузка особенно важна, поскольку при отпускании сцепления возникает значительная осевая нагрузка, поскольку подшипник давит на диафрагменную пружину. Стандартные радиально-упорные подшипники выходят из строя преимущественно из-за разрушения смазки, точечной коррозии на дорожках качения и усталости сепаратора.

Концентрический подшипник рабочего цилиндра (CSC)

Концентрический рабочий цилиндр, встречающийся во многих современных автомобилях с гидравлическим приводом сцепления, объединяет выжимной подшипник непосредственно в узел гидравлического поршня, установленный на корпусе входного вала коробки передач. Подшипник всегда находится в контакте с диафрагменной пружиной, поддерживаемой гидравлическим давлением, а не механической вилкой. Такая конструкция снижает ударные нагрузки от зацепления вилки, но создает уникальный режим отказа: выход из строя гидравлического уплотнения внутри самого CSC, вызывая утечки жидкости, загрязняющие подшипник и диск сцепления. Поскольку в большинстве конструкций подшипник CSC не может быть заменен отдельно, необходимо заменять весь узел, что обычно обходится 80–200 долларов за деталь. , что значительно больше, чем у обычного выжимного подшипника.

Самоцентрирующийся выжимной подшипник

Используется в тех случаях, когда ожидается небольшое смещение или его трудно полностью устранить — обычно в коммерческих грузовиках, тяжелом оборудовании и некоторых сельскохозяйственных машинах. Подшипник имеет плавающую опору, которая позволяет ему самостоятельно выравниваться по центру диафрагменной пружины. Эта конструкция значительно более терпима к незначительному смещению, но по-прежнему выходит из строя из-за загрязнения и разрушения смазки, часто при более высоких общих пробегах, чем стандартные подшипники, поскольку самоцентрирующееся действие предотвращает локальную перегрузку, которую вызывает несоосность в конструкциях с фиксированным водилом.

Твердый контактный подшипник

В старых автомобилях иногда использовался угольный контактный подшипник, а не подшипник качения. Угольно-графитовая поверхность прижималась непосредственно к вращающимся пальцам диафрагменной пружины и со временем постепенно изнашивалась. Эти подшипники выходят из строя из-за простого механического износа углеродистой поверхности, обычно образующего мелкую черную пыль внутри корпуса колокола, а также из-за растрескивания углерода из-за термического удара. Углеродные торцевые подшипники редко встречаются в новых серийных автомобилях, но остаются обычным явлением в старинных и классических автомобилях.

Что происходит, если игнорировать неисправный выжимной подшипник

Продолжение движения с изношенным выжимным подшипником сцепления — это не просто шумовая неприятность, это создает каскад вторичных повреждений, которые значительно увеличивают затраты на ремонт. Последовательность событий предсказуема:

1. Изношенный подшипник начинает неравномерно контактировать с диафрагменной пружиной, в результате чего пальцы пружины изнашиваются с разной скоростью. Неравномерный износ пальцев пружины изменяет ощущение включения сцепления и постепенно снижает силу зажима диска сцепления.
2. Поскольку подшипник продолжает разрушаться, его сепаратор ломается. Фрагменты сепаратора, шариков или дорожек качения разлетаются внутри корпуса колокола. Эти фрагменты могут заклинить между диском сцепления и маховиком или нажимным диском, зацарапав поверхности трения и поверхность маховика.
3. Маховик, имеющий царапины или термическое повреждение из-за контакта с мусором подшипника, необходимо либо отшлифовать (если он находится в пределах допусков производителя), либо заменить. Замена маховика на многих автомобилях стоит дорого 200–500 долларов за деталь. плюс труд по снятию и переустановке трансмиссии — что уже необходимо для работы сцепления, но замена маховика увеличивает время и стоимость деталей.
4. В крайних случаях заедание подшипника блокирует механизм выключения в расцепленном положении. Автомобиль не может двигаться, и необходимо снять коробку передач, чтобы освободить заклинивший узел.

Разница в стоимости замены только выжимного подшипника (обычно 150–400 долларов за работу плюс 20–80 долларов за подшипник. ) и замену полного комплекта сцепления, включая шлифовку маховика (обычно Всего 800–1800 долларов США ) иллюстрирует, почему ранняя диагностика и своевременная замена экономически выгодны. Затраты на рабочую силу для доступа к сцеплению в любом сценарии одинаковы — трансмиссия должна выйти, поэтому единственной переменной является стоимость запчастей.

Как продлить срок службы нового выжимного подшипника сцепления

Профилактика проста, если понять коренные причины. Следующие методы применимы как для продления срока службы оригинального подшипника, так и для защиты только что установленного замененного подшипника:

Избавьтесь от привычки нажимать на педаль

Когда вы не переключаете передачи активно, держите левую ногу на мертвой педали (пол слева от сцепления), а не на педали сцепления. Это единственное наиболее эффективное изменение поведения, способствующее продлению срока службы выжимных подшипников. Водители, которые переходят с автомобилей с автоматической коробкой передач на механическую, часто приобретают привычку опираться на левую ногу, когда им нечего делать. Избавление от этой привычки должно быть первоочередной задачей.

Устраните утечку масла перед заменой подшипника

Всегда проверяйте задний главный сальник и сальник первичного вала коробки передач до или во время работы сцепления. Доступ к обоим уплотнениям возможен при снятой коробке передач (тот же шаг требуется, чтобы добраться до выжимного подшипника), поэтому одновременная замена изношенных уплотнений требует минимальных дополнительных затрат и одновременно защищает новый подшипник от загрязнения.

Замените полный комплект сцепления в комплекте.

Поскольку трудозатраты на доступ к сцеплению фиксированы, замена только выжимного подшипника, оставляя старый диск сцепления и нажимной диск на месте, редко бывает целесообразной. Диск сцепления, изношенный до предела износа в пределах нескольких миллиметров, потребует замены еще через 20 000–30 000 миль, что потребует такой же дорогостоящей разборки. Большинство профессиональных механиков и руководств по обслуживанию OEM рекомендуют заменять диск сцепления, нажимной диск, выжимной подшипник и направляющий подшипник в полном комплекте, чтобы максимально увеличить интервал между обслуживаниями сцепления.

Используйте инструмент для выравнивания во время установки

Инструмент для выравнивания диска сцепления — пластиковый или металлический макет входного вала, который проходит через ступицу диска сцепления и направляющий подшипник — это недорогой инструмент (обычно менее 15 долларов США), который обеспечивает идеальное центрирование диска до того, как нажимной диск будет затянут вниз. Пропуск этого шага — одна из наиболее распространенных ошибок при установке, которая приводит к преждевременному выходу из строя выжимного подшипника из-за несоосности.

Правильно смазывайте втулку входного вала

Нанесите тонкий, ровный слой высокотемпературная смазка для подшипников к втулке первичного вала коробки передач, где скользит выжимной подшипник. Пленка должна быть настолько тонкой, что ее почти не видно — распространенной ошибкой является нанесение слишком большого количества смазки, которая затем выбрасывается наружу и загрязняет диск сцепления. Никогда не наносите смазку на контактную поверхность подшипника или пальцы диафрагменной пружины.

Проверьте биение корпуса колокола

Если в автомобиле ранее наблюдались преждевременные выходы из строя компонентов сцепления, особенно если это замена второго или третьего выжимного подшипника, проверка биения отверстия корпуса колокола с помощью циферблатного индикатора является полезным диагностическим шагом. Биение, превышающее спецификации производителя (обычно От 0,005 до 0,010 дюймов ) указывает на изогнутый или поврежденный корпус колокола, который необходимо исправить во избежание повторения ситуации.

Выбор подходящего выжимного подшипника для замены

Рынок запасных подшипников выключения сцепления варьируется от деталей эконом-класса, поставляемых с недорогих производственных предприятий, до подшипников, эквивалентных OEM, и высокопроизводительных подшипников со значительно более высоким качеством сборки. Различия имеют смысл:

Для обычных повседневных приводов при нормальном использовании практическим выбором будет подшипник, эквивалентный OEM-производителю, от надежного поставщика (SKF, FAG, LUK, Sachs, NSK, JTEKT). Разница в цене между экономичным подшипником стоимостью 15 долларов и подшипником, эквивалентным OEM-производителю, стоимостью 45 долларов США, незначительна по сравнению с затратами на рабочую силу для доступа к сцеплению в размере 400–800 долларов США, поэтому использование более качественной детали имеет очевидный экономический смысл.

Для автомобилей с высокими эксплуатационными характеристиками, буксировочных устройств или любых транспортных средств, в которых температура сцепления регулярно повышается, необходимо указать выжимной подшипник для тяжелых условий эксплуатации рассчитанный на более высокие термические и механические нагрузки, является выгодной инвестицией. Некоторые производители специализированных сцеплений предлагают полные комплекты, в которых сочетаются высокопроизводительный нажимной диск и диск сцепления с подходящим выжимным подшипником для тяжелых условий эксплуатации, что гарантирует совместную работу всех компонентов на одном уровне производительности.

Часто задаваемые вопросы о неисправности подшипника выключения сцепления

Может ли неисправность выжимного подшипника сцепления повредить коробку передач?

Редко напрямую, но да — в случае катастрофического отказа, когда фрагменты подшипника разлетаются внутри корпуса колокола, мусор может повредить входной вал трансмиссии или повредить сепаратор переднего подшипника. В большинстве случаев повреждения заключаются в самих компонентах сцепления (диск, нажимной диск, маховик). Однако эксплуатация автомобиля с заведомо вышедшим из строя выжимным подшипником увеличивает риск увеличения повреждений, поэтому более безопасным вариантом всегда является своевременная замена.

Можно ли заменить только выжимной подшипник без замены всего сцепления?

Технически да, но практически это зависит от оставшегося срока службы диска сцепления. Если на диске сцепления все еще остается значительное количество фрикционного материала, а нажимной диск не имеет признаков износа, целесообразна замена только выжимного подшипника. Однако в большинстве реальных случаев к моменту выхода подшипника из строя диск сцепления и нажимной диск уже значительно изнашиваются, что делает полную замену комплекта экономически более разумным выбором, учитывая постоянные затраты на рабочую силу.

Плохой выжимной подшипник шумит постоянно или только при нажатии педали?

В тросовой или механической системе сцепления выжимной подшипник контактирует с диафрагменной пружиной только при нажатии педали, поэтому шум обычно возникает только при нажатии педали. В гидравлических системах с концентрическим рабочим цилиндром подшипник находится в постоянном легком контакте, поэтому шум может присутствовать постоянно. В любом случае, характер шума меняется — обычно он становится громче или скрежещет — когда нагрузка на педаль увеличивается.

Сколько стоит замена выжимного подшипника сцепления?

Сам подшипник стоит 20–150 долларов США в зависимости от автомобиля и марки подшипника. Труд обычно протекает 400–800 долларов в независимых магазинах и еще немного у дилеров, потому что коробку передач надо снимать. Общая стоимость замены только подшипника: примерно 450–950 долларов. Полный комплект сцепления, включающий диск, нажимной диск, выжимной подшипник и направляющий подшипник, добавляет 150–400 долларов США за детали, в результате чего общая стоимость полной работы сцепления на большинстве легковых автомобилей составляет примерно 600–1400 долларов США.

Можно ли повторно смазать и использовать выжимной подшипник сцепления?

Нет. Современные выжимные подшипники представляют собой герметичные, предварительно смазанные узлы, которые не подлежат обслуживанию. Как только внутренняя смазка испортится и дорожки качения начнут изъязвляться или корродировать, подшипник необходимо заменить. Даже если кажется, что подшипник свободно вращается вручную, внутреннее повреждение поверхностей дорожек качения приведет к выходу из строя при более высоких нагрузках при нормальной работе. Повторная смазка внешней поверхности корпуса подшипника не помогает и может привести к загрязнению.

Чем отличается выжимной подшипник от выжимного?

«Выжимной подшипник» и «выжимной подшипник сцепления» относятся к одному и тому же компоненту. «Выжимной подшипник» — это разговорный американский английский термин, широко используемый в магазинах и среди автомехаников. «Подшипник выключения сцепления» — это более формальное инженерное обозначение и термин, используемый в большинстве руководств по обслуживанию OEM и каталогах запчастей. Оба термина описывают узел подшипника, который приводит в действие диафрагменную пружину нажимного диска при нажатии педали сцепления.
