Смазываете ли вы выжимной подшипник сцепления? Правильный ответ

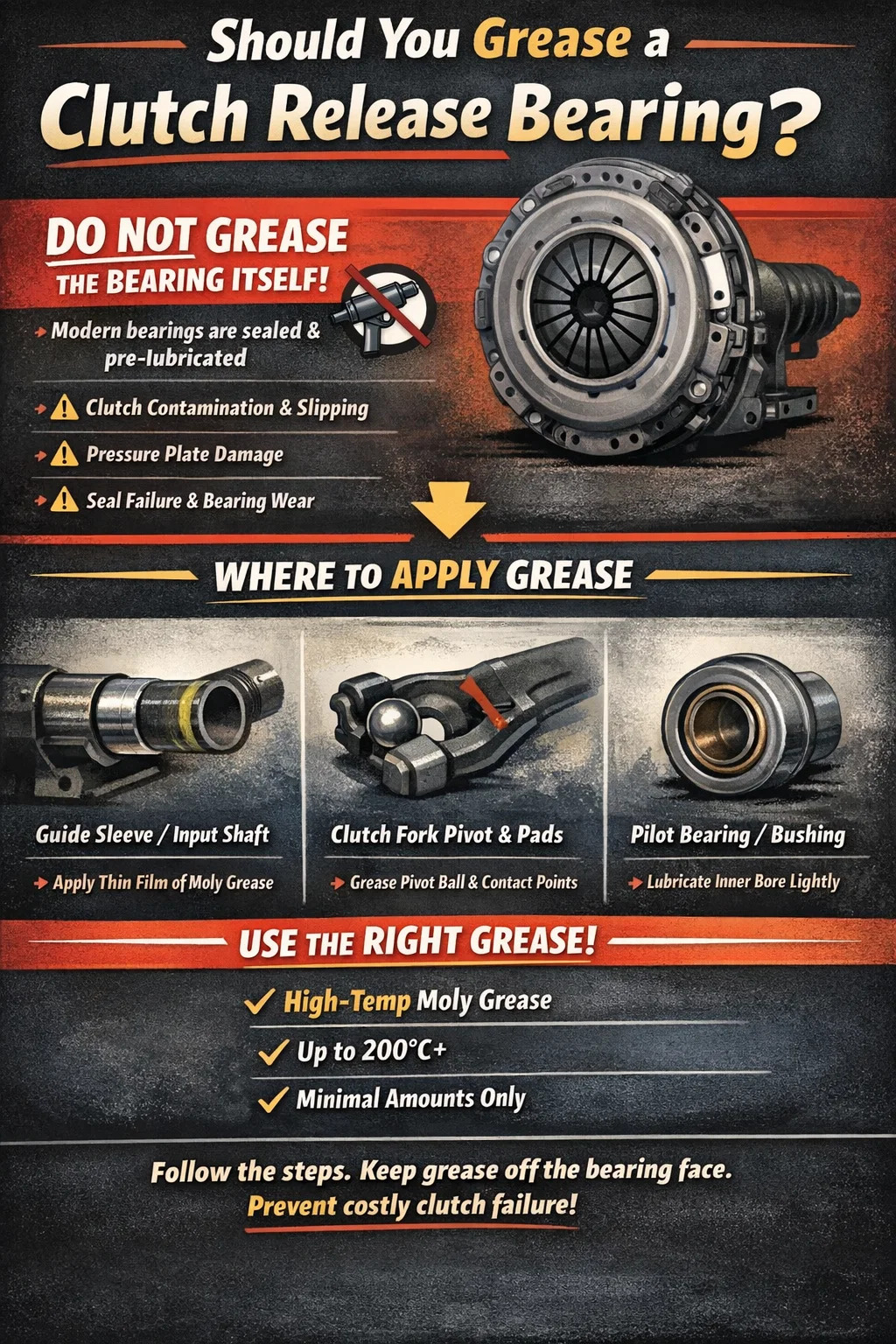

Прямой ответ: стоит ли смазывать подшипник выключения сцепления?

Нет, не стоит смазывать современный выжимной подшипник сцепления — также называемый выжимным подшипником — в большинстве случаев. Подавляющее большинство подшипников выключения сцепления, изготовленных после середины 1980-х годов, представляют собой герметичные узлы с предварительной смазкой. Они поставляются с завода со специальной смазкой, уже заложенной внутри обойм подшипника, и эта внутренняя смазка рассчитана на весь срок службы подшипника. Добавление внешней смазки в герметичный выжимной подшипник сцепления никак не улучшает его работу и может привести к серьезному повреждению.

Однако здесь есть нюанс, который имеет значение. Хотя сам подшипник не следует смазывать, некоторые точки контакта вокруг узла подшипника выключения сцепления — в частности, точки контакта вилки, втулка или направляющая трубка и фиксатор подшипника входного вала — требуют небольшого и точного количества высокотемпературной смазки во время установки. Неправильное различение является одной из наиболее распространенных причин вибрации сцепления, выхода из строя подшипников и преждевременного износа сцепления.

В этой статье рассказывается, куда именно наносить смазку, какой тип использовать, какое количество подходит и что произойдет, если вы сделаете это неправильно.

Что на самом деле делает подшипник выключения сцепления

Прежде чем обсуждать смазку, полезно понять механическую роль подшипника выключения сцепления. Когда вы нажимаете педаль сцепления, механическая или гидравлическая связь толкает вилку сцепления, которая, в свою очередь, прижимает выжимной подшипник к вращающимся пальцам нажимного диска (также называемым пальцами диафрагменной пружины). Подшипник позволяет неподвижному компоненту — вилке сцепления — прижиматься к быстро вращающемуся компоненту — нажимному диску — без притирания их друг к другу.

Выжимной подшипник обычно установлен на направляющей втулке, окружающей входной вал трансмиссии. В тросовой или механической системе связи подшипник контактирует с нажимным диском только при нажатии педали. Во многих гидравлических системах подшипник может находиться в постоянном контакте с пальцами диафрагменной пружины, что предъявляет еще более высокие требования к внутренней смазке подшипника.

Рабочая температура внутри колокола может достигать от 150°C до более 200°C при интенсивном использовании, и подшипник должен одновременно выдерживать как вращательную, так и осевую (осевую) нагрузку. Вот почему предварительно упакованная на заводе смазка специально разработана для данного применения, и почему ее замена на неподходящую внешнюю смазку может привести к поломке.

Почему не следует смазывать сам подшипник

Герметичные подшипники выключения сцепления имеют с обеих сторон резиновые или металлические экраны, которые удерживают внутреннюю смазку и исключают попадание загрязнений. При нанесении дополнительной смазки на внешнюю поверхность такого подшипника может возникнуть несколько проблем:

• Загрязнение диска сцепления: Избыточная смазка мигрирует под воздействием тепла и центробежной силы. Если он попадет на фрикционный материал диска сцепления, диск станет скользким или пропитанным маслом, и сцепление сразу же буксует. Замена загрязненного диска сцепления обычно стоит 300–700 долларов США только за детали, не считая труда.
• Повреждение нажимного диска: Смазка на поверхности трения нажимного диска вызывает неравномерное зацепление, вибрацию и ускоренный износ контактной поверхности нажимного диска.
• Повреждение уплотнения: Многие распространенные смазки несовместимы с резиновыми смесями, используемыми в уплотнениях подшипников. Смазки на нефтяной основе, в частности, могут вызвать разбухание или разрушение уплотнений, что приводит к вытеканию внутренней заводской смазки и загрязнению самого подшипника.
• Перегрузка подшипника: Излишек внешней смазки может создать сопротивление подшипнику, выделяя дополнительное тепло и сокращая его срок службы, а не продлевая его.
• Проблемы с шумом: Смазка, нанесенная на поверхность выжимного подшипника, которая контактирует с пальцами диафрагменной пружины, может вызвать непостоянный шум при включении и вибрацию сцепления.

Единственным исключением из этого правила являются старые выжимные подшипники открытого типа или исправные выжимные подшипники, встречающиеся в транспортных средствах до 1980-х годов или в некоторых сельскохозяйственных и тяжелых машинах. Эти агрегаты рассчитаны на периодическую повторную смазку и имеют открытую или полузащитную конструкцию. Если вы работаете со старинным автомобилем, проверьте руководство по обслуживанию, чтобы убедиться, что ваш выжимной подшипник исправного типа.

Где требуется смазка при установке подшипника выключения сцепления

Хотя сам корпус подшипника не смазывается, некоторые окружающие его компоненты необходимо смазывать во время работы сцепления. Пропуск этих шагов приведет к шуму, резкому нажатию педали и преждевременному износу окружающего оборудования.

Стопор подшипника входного вала/направляющая втулка

Подшипник выключения сцепления скользит вперед и назад по направляющей втулке или держателю подшипника при нажатии педали сцепления. Это скользящий контакт между двумя металлическими поверхностями, требующий наличия легкой пленки смазки, чтобы предотвратить истирание и обеспечить плавное и бесшумное движение. Нанесите очень тонкий и равномерный слой высокотемпературной смазки на направляющую втулку — достаточно, чтобы только покрыть поверхность без каких-либо излишков, которые могут переместиться вперед к диску сцепления.

Распространенной ошибкой является нанесение здесь слишком большого количества смазки. Тонкая пленка — это все, что нужно. Густые капли смазки будут продвигаться по валу под воздействием температурных циклов и вибрации и могут загрязнить диск сцепления в течение нескольких сотен миль.

Контактные точки вилки сцепления

Вилка сцепления поворачивается на шаровой шпильке или в точке поворота и контактирует с фиксатором выжимного подшипника в двух точках. И шаровой шарнир, и контактные площадки вилки на держателе подшипника требуют небольшого количества смазки. Это точки контакта металла с металлом, подвергающиеся значительной нагрузке на рычаг, и без смазки они быстро изнашиваются. Нанесите небольшое количество смазки размером с горошину на шар шарнира и слегка смажьте каждую контактную площадку вилки.

Шарнир и тяга педали сцепления (при наличии)

Если у вас отключена трансмиссия, стоит проверить втулки педали сцепления, шарнирный вал и любые механические тяги на наличие смазки, пока у вас есть доступ. Скрип педалей и ощущение тугого сцепления часто вызваны сухими точками поворота, а не чем-то внутри корпуса колокола.

Пилотный подшипник или направляющая втулка

Этот отдельный подшипник расположен в центре коленчатого вала или маховика и поддерживает кончик входного вала коробки передач. Он не является частью узла выжимного подшипника, но всегда заменяется при работе сцепления. Если вы устанавливаете бронзовую направляющую втулку (а не игольчатый роликоподшипник), перед установкой нанесите тонкий слой монтажной смазки или белой литиевой смазки на ее внутреннее отверстие.

Правильный тип смазки для компонентов сцепления

Не все смазки подходят для сцепления. Окружающая среда внутри колокола — высокая температура, вибрация и катастрофический риск загрязнения фрикционного материала — требует особых свойств продукта.

Стандартная рекомендация по установке подшипника выключения сцепления — это высокотемпературная смазка на основе молибдена, наносимая в минимальных количествах на определенные точки контакта, описанные выше. Многие производители комплектов сцепления, в том числе Sachs, LUK и Exedy, включают в комплекты своих комплектов сцепления небольшой пакетик смазки этого типа — используйте то, что они предоставляют, и наносите только в обозначенные точки.

Пошаговое руководство: правильная смазка при установке подшипника выключения сцепления

Следующая процедура применима к типичному заднеприводному автомобилю с механической вилкой сцепления. Системы гидравлического выпуска могут незначительно отличаться, но основные принципы остаются теми же.

1. Снимите и осмотрите все компоненты. Выключив коробку передач и сняв старое сцепление, очистите внутреннюю часть корпуса колокола, направляющую втулку, а также область вилки сцепления и шарнирного шара с помощью очистителя тормозов. Удалите старую смазку, ржавчину и мусор. Осмотрите направляющую втулку на наличие канавок износа или коррозии.
2. Нанесите смазку на направляющую втулку. Используя чистую тряпку или палец в перчатке, нанесите тонкий равномерный слой высокотемпературной молибденовой смазки на всю длину направляющей втулки, по которой будет перемещаться выжимной подшипник. Сотрите все лишнее. Поверхность должна выглядеть влажной, а не толстой.
3. Наденьте новый выжимной подшипник на направляющую втулку. Убедитесь, что он скользит свободно и плавно. Если он заедает или тянется, проверьте втулку на наличие заусенцев и устраните их, прежде чем продолжить.
4. Не наносите смазку на поверхность выжимного подшипника. — сторона, которая контактирует с пальцами диафрагменной пружины. Эта поверхность должна оставаться сухой.
5. Смажьте шарнирный шарик вилки. Нанесите количество смазки размером с горошину на шаровую ось шарнира. Распределите его по поверхности шара.
6. Смажьте контактные площадки вилки. Нанесите небольшой мазок смазки на два ушка или контактные площадки вилки сцепления в месте их зацепления со стопорной втулкой выжимного подшипника.
7. Установите вилку сцепления, убедившись, что она правильно сидит на шарнирном шаре. и надежно защелкивается или удерживается на выжимном подшипнике.
8. Проведите окончательную проверку. Загляните внутрь корпуса колокола и убедитесь, что рядом с диском сцепления или на нажимном диске нет лишней смазки. Прежде чем продолжить, вытрите остатки смазки.
9. Завершите установку и проверьте работу педали. прежде чем снова ввести автомобиль в эксплуатацию.

Что происходит, когда вы смазываете слишком много смазки в сборе подшипника выключения сцепления

Чрезмерная смазка во время установки сцепления является одной из основных причин того, что обычно диагностируется как «неисправное сцепление» вскоре после замены. Симптомы появляются быстро — часто в пределах нескольких сотен миль — и могут имитировать множество различных проблем в зависимости от того, куда мигрировала смазка.

• Сцепление проскальзывает: Самый непосредственный признак попадания смазки на диск сцепления. Обороты двигателя растут без соответствующего увеличения скорости автомобиля, особенно под нагрузкой. Диск сцепления подлежит замене.
• Дребезжание сцепления или дрожь: Частичное загрязнение нажимного диска или диска приводит к вибрации и тряске на низких скоростях, особенно при трогании с места.
• Запах гари: Загрязненный фрикционный материал может вызывать сильный запах гари, особенно во время первоначальной обкатки, когда остатки смазки выгорают на горячих компонентах.
• Шум подшипников из-за избыточного сопротивления: Чрезмерно смазанные направляющие подшипника могут притягивать металлические частицы и песок, что приводит к ускоренному износу подшипников и скрежетанию или грохоту при нажатии педали сцепления.
• Преждевременный выход из строя выжимного подшипника: Если несовместимая смазка повредила уплотнения подшипника, предварительно упакованная внутренняя смазка вытекает, и подшипник высыхает, обычно выходя из строя в течение 10 000–20 000 миль, а не ожидаемых 60 000–100 000 миль.

В худшем случае из-за чрезмерной смазки потребуется снова снять коробку передач и заменить весь комплект сцепления — работа, которая в условиях цеха стоит около 800 и 1800 долларов или больше в зависимости от автомобиля. В пакете смазки, входящем в большинство комплектов сцепления, содержится ровно столько продукта, сколько необходимо для работы; если вы используете весь пакет в нужных местах, вы не пересмазаетесь.

Гидравлические выжимные подшипники: особые соображения

Во многих современных автомобилях используется концентрический рабочий цилиндр (CSC) — гидравлический блок, объединяющий рабочий цилиндр и выжимной подшипник в единый узел, который крепится непосредственно на фиксаторе подшипника первичного вала внутри колокола. Они все чаще встречаются на европейских автомобилях, современных грузовиках и высокопроизводительных автомобилях.

Правила смазки узлов CSC еще более строгие, чем для обычных выжимных подшипников. Не наносите смазку на поверхность подшипника или гидравлический корпус блока CSC. Эти узлы полностью герметичны и автономны. Единственной точкой смазки является направляющая втулка, и даже в этом случае некоторые производители рекомендуют сухую установку или специальную смазку на основе силикона, чтобы избежать проблем совместимости уплотнений с гидравлическими уплотнениями внутри CSC.

Всегда обращайтесь к конкретным инструкциям, прилагаемым к сменному блоку CSC. Ошибка может привести к выходу из строя гидравлического уплотнения внутри подшипникового узла, что приведет к потере жидкости и выходу из строя системы сцепления — более серьезному и дорогостоящему результату, чем загрязнение фрикционного диска.

Распространенные мифы о смазке подшипника выключения сцепления

Миф: больше смазки означает лучшую защиту

Это самое распространенное заблуждение. В системах сцепления больше смазки не значит лучше — она активно вредна. Тонкая пленка обеспечивает необходимую смазку. Излишкам смазки некуда деваться, и они мигрируют к трущимся поверхностям.

Миф: необходимо обильно смазывать шлицы входного вала

Шлицы ступицы диска сцепления, которые скользят по входному валу, нуждаются в небольшом количестве смазки, чтобы диск мог аккуратно выйти из сцепления. Однако сейчас многие профессионалы предпочитают устанавливать их всухую или вообще без смазки, поскольку любая смазка на шлицах имеет тенденцию мигрировать. Если вы все-таки наносите что-либо здесь, используйте абсолютный минимум — слегка нанесите молибденовую смазку только на шлицевые зубья, затем вытрите излишки чистой тряпкой.

Миф: шум подшипника означает, что выжимной подшипник нуждается в смазке

Если подшипник выключения сцепления издает шум — стрекотание, скрежет или дребезжание при нажатии на педаль — подшипник необходимо заменить, а не смазывать. Герметичный подшипник, издающий шум, либо вышел из строя внутри, либо изношен до такой степени, что повторная смазка невозможна или неэффективна. Попытка смазать его снаружи не восстановит неисправный герметичный подшипник.

Миф: любая смазка подойдет в крайнем случае

Смазка шасси, смазка оси и смазка общего назначения имеют температуру каплепадения ниже температуры, обычно достигаемой внутри колокола. Использование неподходящего продукта не только не обеспечивает защиту, но и создает риск загрязнения, поскольку смазка разжижается под воздействием тепла.

Как долго должен прослужить правильно установленный выжимной подшипник сцепления

Качественный выжимной подшипник сцепления, правильно установленный с соответствующей смазкой в точках контакта и без смазки на самой поверхности подшипника, должен прослужить весь срок службы комплекта сцепления. При типичном использовании легкового автомобиля это означает:

• Стандартные условия вождения: От 60 000 до 100 000 миль, часто больше при интенсивном использовании на шоссе, когда сцепление используется реже.
• Городское движение с остановками: От 40 000 до 70 000 миль из-за более высокой частоты срабатывания сцепления.
• Производительность и использование трека: Значительно короче — всего 20 000 миль в зависимости от рабочих температур и агрессивности использования.

Поскольку для доступа к выжимному подшипнику необходимо снять коробку передач, стандартной практикой является всегда заменять выжимной подшипник при каждой работе со сцеплением, независимо от того, имеет ли старый подшипник видимый износ. Стоимость самого подшипника — обычно От 20 до 80 долларов для большинства легковых автомобилей. — ничтожно мало по сравнению с трудозатратами на повторное сбрасывание коробки передач.

Краткое описание: Правила смазки подшипников выключения сцепления.

Правильная смазка выжимного подшипника сцепления требует точности и сдержанности, а не щедрости со смазочным шприцем. Вот полное резюме:

• Не смазывайте сам подшипник выключения сцепления. Современные герметичные выжимные подшипники предварительно смазаны на весь срок службы и не требуют внешней смазки.
• Нанесите тонкий слой высокотемпературной молибденовой смазки на направляющую втулку. где подшипник скользит.
• Смажьте шарнирный шарик вилки сцепления и контактные площадки вилки. небольшим и точным количеством той же смазки.
• Никогда не наносите смазку на контактную поверхность подшипника. или на любой поверхности трения.
• Используйте только высокотемпературную смазку. рассчитан на тепловую среду внутри колокольного корпуса.
• Следуйте инструкциям производителя комплекта сцепления. и используйте прилагаемый пакет смазки там, где указано.
• Для гидравлических концентрических рабочих цилиндров: обратитесь к инструкциям по конкретному изделию и нанесите на направляющую втулку меньше смазки или вообще ее не используйте.

Соблюдение этих правил обеспечит максимально возможный срок службы подшипника выключения сцепления, обеспечит плавную и стабильную работу сцепления и позволит избежать дорогостоящих ошибок, из-за которых совершенно хорошее новое сцепление отправляется прямо в мусорное ведро.
