Как определить, что подшипник нуждается в замене: основные признаки

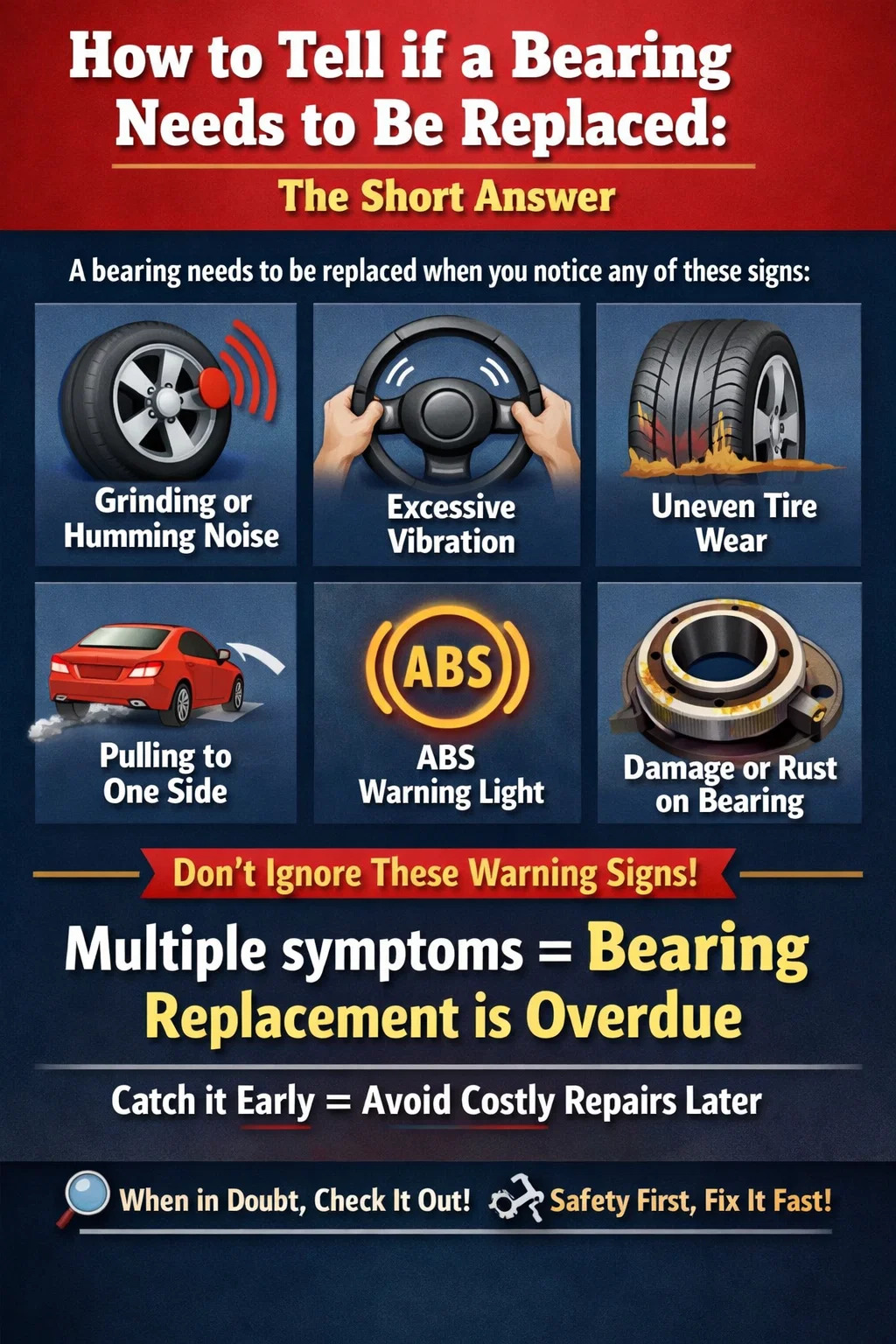

Как определить, что подшипник необходимо заменить: краткий ответ

A подшипник необходимо заменить, если вы заметите одно или несколько из следующих явлений: постоянный скрежет, гудение или рычание, которые изменяются в зависимости от скорости, необычные вибрации рулевого колеса или шасси, неравномерный или ускоренный износ шин, увод автомобиля в сторону при торможении или видимые физические повреждения, такие как ржавчина, питтинг или изменение цвета на поверхности подшипника. В автомобильном контексте горящая сигнальная лампа ABS также может указывать непосредственно на неисправный ступичный подшипник. Любой отдельный симптом заслуживает исследования; одновременное появление нескольких симптомов почти всегда означает, что замена назрела.

Подшипники — будь то ступичные подшипники, промышленные роликовые подшипники или подшипники шпинделя машин — выполняют одну и ту же задачу: минимизировать трение между движущимися частями, одновременно воспринимая радиальные и осевые нагрузки. Когда эта функция ухудшается, последствия варьируются от раздражающего шума до катастрофического механического отказа. Понимание точных предупреждающих знаков и знание того, как их подтвердить, — вот разница между ранней заменой подшипника на 150 долларов и последующим счетом за ремонт в 1000 долларов.

Необычные шумы: первый и самый надежный предупреждающий знак

Шум является самым ранним и наиболее часто встречающимся индикатором выхода из строя подшипника. Звук меняется в зависимости от того, насколько далеко зашло повреждение и какой тип подшипника задействован, но некоторые закономерности одинаковы практически для каждого применения.

Гудение и гудение, меняющееся со скоростью

Низкий цикличный гул, который усиливается и снижается в зависимости от скорости автомобиля, а не от частоты вращения двигателя, является одним из наиболее ярких симптомов изношенного ступичного подшипника. Шум возникает из-за небольших неровностей обоймы подшипника или тел качения, которые создают вибрацию при вращении. Если вы ускоряетесь с 40 до 70 миль в час и гул становится заметно громче, главным подозреваемым является подшипник. Тот же принцип применим и к промышленному оборудованию: подшипник, приводящий в движение конвейер или вал двигателя, будет издавать все более заметный шум по мере увеличения внутренних зазоров.

Скрежетание, рычание и контакт металла с металлом

Скрежетание – более серьезный признак, чем жужжание. Обычно это означает, что смазка подшипника неисправна, на телах качения или дорожках качения имеются ямки, либо уплотнения повреждены, а в корпус подшипника попал мусор. На этом этапе контакт металла с металлом происходит при каждом вращении. На автомобиле вы можете услышать этот скрежет наиболее отчетливо во время поворотов или при перераспределении веса, поскольку на поворотах более тяжелая нагрузка приходится на одну сторону подшипникового узла. В машине скрежет указывает на то, что подшипник находится в состоянии серьезного отказа и его следует немедленно отключить.

Щелканье, визг и циклическое стрекотание

Щелчки, возникающие с ритмичным интервалом, соответствующим вращению колеса, часто указывают на поврежденный ШРУС или скол тела качения внутри подшипника. Визг, который иногда называют птичьим щебетанием, может возникать при деформации сепаратора подшипника или при высыхании обойм подшипника. Эти звуки, как правило, наиболее заметны на низких скоростях и могут ненадолго исчезнуть на скоростях шоссе, что может ввести владельцев в заблуждение, заставив их думать, что проблема разрешилась сама собой. Это не так.

Диагностика того, какой подшипник шумит, с помощью теста на отклонение

В частности, для ступичных подшипников простой тест на поворот может помочь определить, какая сторона неисправна, еще до того, как вы поднимете автомобиль. При движении со скоростью от 50 до 70 миль в час осторожно и плавно меняйте положение полосы движения влево и вправо. Когда вы поворачиваете влево, вес переносится на правые колеса, нагружая правый подшипник. Если гудение или гудение усиливается при движении вправо, скорее всего, проблема в левом подшипнике — и наоборот. Этот тест работает, потому что нагрузка на изношенный подшипник усиливает шум, а кратковременная разгрузка противоположной стороны снижает его. Выполняйте тест на безопасной открытой площадке с минимальным движением транспорта.

Вибрация через рулевое колесо или шасси

Вибрация является еще одним убедительным индикатором того, что износ подшипника превышает допустимые пределы. В отличие от дисбаланса шин, который обычно вызывает дрожание рулевого колеса в определенном диапазоне скоростей (обычно от 60 до 70 миль в час), которое исчезает на более высоких скоростях, вибрация, связанная с подшипниками, имеет тенденцию прогрессивно ухудшаться по мере увеличения скорости и не устраняется самостоятельно.

Изношенный подшипник колеса приводит к чрезмерному зазору в узле ступицы. По мере увеличения внутреннего зазора колесо больше не может поддерживать идеально постоянное пятно контакта с дорогой. Возникающая в результате нестабильность распространяется вверх по подвеске и рулевой колонке, часто ощущаясь как постоянная или пульсирующая дрожь, которая наиболее выражена во время поворотов или смены полосы движения. В промышленном оборудовании вибрация, которой не было во время ввода в эксплуатацию или которая постепенно усиливалась с течением времени, рассматривается как окончательный сигнал для проверки всех подшипников на затронутом валу или корпусе.

Инструменты анализа вибрации, используемые в программах профилактического обслуживания, могут обнаруживать дефекты подшипников задолго до того, как они станут слышны, измеряя частотные характеристики, связанные с конкретными режимами отказа, такими как повреждение внутреннего кольца, повреждение внешнего кольца или растрескивание тел качения. Для среднестатистического владельца транспортного средства, не имеющего доступа к такому оборудованию, практическим подходом является доверие к физическим ощущениям и объединение их с другими симптомами.

Колебание колес и испытание на физическую вибрацию

Чрезмерный люфт в ступице колеса — один из наиболее очевидных признаков того, что ступичный подшипник достиг критического состояния. Вы можете подтвердить это дома с помощью простого физического осмотра, не требующего никаких инструментов.

Безопасно поднимите автомобиль с помощью домкрата и закрепите его подставками. Никогда не полагайтесь в этом тесте исключительно на ножничный домкрат. Как только колесо оторвется от земли, крепко возьмитесь за колесо в положениях «12 часов» и «6 часов» и попытайтесь покачать его по направлению к себе и от себя. Затем переместите рукоятку в положение «3 часа» и «9 часов» и повторите тест. Правильно функционирующий ступичный подшипник не должен иметь заметного движения. Любое заметное колебание, лязг или люфт (даже небольшое) указывает на то, что подшипник утратил способность надежно удерживать колесо в сборе на месте и должен быть немедленно заменен.

Когда на скоростях шоссе присутствует раскачивание, эффект усиливается. Водители могут заметить ощущение плавающего или резкого движения рулевого управления, как будто передняя часть автомобиля движется неправильно. Это не тот симптом, который следует отслеживать и возвращаться к нему: колесо с чрезмерным люфтом в подшипнике может в экстремальных условиях полностью оторваться от автомобиля. Опубликованные отчеты об авариях подтверждают, что полный отказ ступичных подшипников привел к катастрофической потере управления на скоростях шоссе.

Снос рулевого управления, тяга и потеря отзывчивости

Транспортное средство, которое во время движения постоянно тянет в одну сторону или которое заносит во время торможения, может иметь неисправный ступичный подшипник на той стороне, в которую его сносит. По мере износа подшипника создается неравномерное сопротивление качению на пораженном колесе. Это сопротивление нарушает способность автомобиля двигаться прямо, создавая асимметричные силы на трансмиссию и геометрию рулевого управления.

Трудность с этим симптомом заключается в том, что он перекрывается с несколькими другими распространенными проблемами, включая сопротивление тормозного суппорта, неравномерное давление в шинах или смещение колес. Если проверка сход-развала окажется чистой, давление в шинах правильное, а на тормозах нет признаков заедания или неравномерного износа, следующим логичным подозреваемым является ступичный подшипник. Механик, который поднимает автомобиль и вращает каждое колесо вручную, часто может определить заедание или заедание подшипника просто на ощупь и звук во время проверки ручного вращения.

Ослабленное или блуждающее рулевое управление — когда автомобиль больше не реагирует так четко и четко, как было, когда оно было новым, — также может указывать на износ подшипников, особенно в сочетании с другими симптомами. Здоровые ступичные подшипники сохраняют жесткость узла ступицы; изношенные допускают микроскопические движения, которые смягчают ощущение рулевого управления и задерживают реакцию автомобиля на действия водителя.

Сигнальная лампа ABS и помехи от датчиков

В современных автомобилях датчик скорости колеса антиблокировочной системы встроен непосредственно в узел ступицы подшипника колеса или рядом с ним. Такая конструкция означает, что неисправный подшипник может напрямую влиять на работу датчика ABS. По мере износа подшипника и увеличения внутренних зазоров связь датчика с тональным кольцом (зубчатым кольцом, которое он считывает для расчета скорости колеса) становится нестабильным. ЭБУ получает ошибочные или отсутствующие данные о скорости из этого угла и зажигает сигнальную лампу ABS на приборной панели.

Стоит отметить, что индикатор ABS может загореться из-за неисправности подшипника, даже если автомобиль не тормозит и не происходит пробуксовки колес. Если предупреждение ABS или противобуксовочной системы появляется без какого-либо очевидного события вождения, которое могло бы его вызвать, а затем исчезает и периодически возвращается, то ступичный подшипник является предметом первоочередной проверки. Сканирование OBD-II обычно показывает код неисправности датчика скорости колеса, и колесо, на которое он указывает, является тем, подшипник которого необходимо проверить в первую очередь.

Неравномерный или ненормальный износ шин

Шины изнашиваются равномерно, если колесо правильно выровнено, а ступица в сборе удерживает колесо под постоянным и правильным углом относительно поверхности дороги. Изношенный подшипник создает люфт в ступице, что позволяет колесу слегка наклоняться, особенно под нагрузкой. Из-за этого наклона шина соприкасается с дорогой под небольшим углом, концентрируя износ на одном крае, а не распределяя его по всей ширине протектора.

Если одна шина изнашивается быстрее, чем ее коллега на противоположной стороне той же оси, или если вы заметили чрезмерный износ на внутреннем или внешнем плече одной шины без каких-либо соответствующих проблем с выравниванием, то подшипник колеса на этом углу заслуживает внимания. Этот симптом развивается постепенно и становится видимым после того, как подшипник начал выходить из строя. Это означает, что характер износа сам по себе подтверждает, что проблема существует в течение некоторого времени.

Продолжение движения с подшипником, вызывающим ненормальный износ шин, увеличивает скорость их повреждения. Помимо дополнительных затрат на преждевременную замену шины, уменьшенная глубина протектора на одной секции шины ухудшает управляемость и эффективность торможения во влажную погоду, что усугубляет риск, который уже связан с выходом из строя подшипника.

Визуальный осмотр: на что обратить внимание на самом подшипнике

Когда подшипник доступен для непосредственного осмотра (как в случае с открытыми промышленными подшипниками, коническими роликоподшипниками на прицепах или подшипниками, снятыми со ступицы), визуальный осмотр дает окончательное подтверждение необходимости замены.

Любой из видов повреждений, указанных в таблице выше, сам по себе является достаточным основанием для замены. Частичный ремонт подшипника, на котором наблюдаются сколы, изменение цвета под воздействием тепла или треснувший сепаратор, не подлежит. Экономика проста: стоимость нового подшипника всегда меньше стоимости вторичного повреждения, вызванного доработкой подшипника до полного выхода из строя.

Чрезмерное тепло как индикатор неисправности подшипника

Аномальное выделение тепла является ключевым диагностическим сигналом в промышленных подшипниках, а также становится все более актуальным при обслуживании автомобилей. Подшипники в нормальных условиях нагреваются выше температуры окружающей среды — в зависимости от применения обычно допустимо небольшое повышение температуры окружающей среды на 10–30 °C. Температуры, значительно превышающие номинальный рабочий диапазон производителя, указывают на проблему.

В промышленных условиях инфракрасные термометры и тепловизионные камеры обычно используются для определения базовой температуры подшипников во время нормальной работы и выявления аномально высоких температур во время плановых проверок. На транспортных средствах ступица колеса, которая становится заметно горячей (или даже теплой) вскоре после проезда на небольшое расстояние на умеренной скорости, может указывать на заклинивание или работу подшипника без достаточной смазки. Это же тепло может повредить соседние компоненты, включая тормозные диски, уплотнения суппорта и ступицы, превращая замену одного подшипника в более масштабный ремонт.

Перегрев также можно обнаружить косвенно. К запаху горелого после езды, особенно возле одного колеса, стоит отнестись серьезно. Когда подшипник подвергается чрезмерному нагреву, упрочняющая обработка стали, применяемая во время производства, нарушается. Более мягкий металл изнашивается быстрее, а это означает, что даже недавно повторно смазанный подшипник, который был перегрет, выйдет из строя гораздо раньше, чем тот, который находился в пределах своих температурных пределов. В этот момент замена становится неизбежной, независимо от того, как подшипник выглядит внешне.

Как долго на самом деле служат подшипники?

Срок службы подшипников во многом зависит от применения, нагрузки, качества смазки, эффективности уплотнения и условий эксплуатации. Понимание реалистичного срока службы для вашего конкретного случая использования помогает установить соответствующие интервалы проверки, а не ждать появления симптомов.

• Автомобильные ступичные подшипники: Срок службы большинства из них составляет от 75 000 до 150 000 миль в нормальных условиях. Транспортные средства, которые регулярно ездят по неровным, грунтовым дорогам или в регионах, где зимой дороги сильно засыпаны солью, могут преждевременно выйти из строя задолго до отметки в 75 000 миль. Отказы ступичных подшипников были зарегистрированы при пробеге менее 50 000 миль в транспортных средствах, регулярно проезжающих по глубокой воде, песку или сильно засоленным дорогам, где влага проникает в уплотнения.
• Промышленные подшипники качения: Номинальный срок службы L10 (точка, при которой ожидается выход из строя 10% подшипников) сильно зависит от нагрузки и скорости. Слегка нагруженный и правильно смазанный подшипник в чистой среде может проработать десятки тысяч часов. Тот же подшипник, работающий при максимальной номинальной нагрузке в загрязненной среде, может выйти из строя за долю этого времени.
• Подшипники для велосипедов и мелкой техники: Обычно они требуют проверки каждые 1000–5000 часов использования в зависимости от условий, причем замена может быть вызвана неровностями во время ручного вращения или любым заметным люфтом.

Вместо того, чтобы планировать замену только на основе пробега или времени, более надежным подходом является сочетание интервальной проверки с мониторингом симптомов. Подшипник, у которого нет симптомов и который проходит физический осмотр в запланированные интервалы обслуживания, может продолжать работу. Тот, у которого проявляются даже ранние симптомы, должен быть заменен при первой же возможности, независимо от того, как недавно он был установлен или сколько миль он проехал.

Распространенные причины преждевременного выхода из строя подшипников

Понимание того, почему подшипники выходят из строя преждевременно, помогает избежать повторения условий, вызвавших первый отказ, и дает информацию о том, должен ли заменяться подшипник другого типа или спецификации.

• Неисправность смазки: Недостаточный объем смазки, неправильный тип смазки, испорченная смазка, потерявшая вязкость, или неисправное уплотнение, из-за которого смазка вытекла – все это прямые пути к выходу из строя подшипника. По оценкам, проблемы со смазкой являются основной причиной примерно 36% отказов промышленных подшипников.
• Загрязнение: Грязь, вода, металлические частицы и дорожная соль, попадающие в корпус подшипника, являются основными причинами ускоренного износа. В автомобильной промышленности наиболее распространенной точкой проникновения является поврежденное уплотнение ступицы. В промышленных условиях загрязнение может попасть во время установки или через неисправные лабиринтные уплотнения.
• Неправильная установка: Повреждение подшипника, возникающее во время установки — из-за того, что его забили на место, загнали не на ту дорожку, сместили во время запрессовки или установили без правильного предварительного натяга — часто не проявляется до тех пор, пока не пройдут мили или часы эксплуатации. Использование правильной опрессовки подшипника, приложения усилия только к соответствующему кольцу и проверки соответствия спецификациям производителя полностью предотвращает отказы этой категории.
• Перегрузка: Работа подшипников за пределами их номинальной динамической или статической нагрузки ускоряет усталость дорожек качения. В транспортных средствах слишком большие или слишком широкие шины послепродажного обслуживания могут оказывать на ступичные подшипники значительно большие нагрузки, чем они были рассчитаны, что сокращает срок их службы, даже если установка и смазка выполнены правильно.
• Ударный урон: Один сильный удар о выбоину, удар о бордюр или столкновение могут вызвать бринеллирование — необратимые вмятины на обоймах подшипников — что немедленно сокращает оставшийся срок службы. Если автомобиль подвергся значительному удару на повороте, следует проверить ступичный подшипник на этом повороте, даже если сразу не наблюдается шума или вибрации.

Что произойдет, если вы проигнорируете неисправный подшипник

Отсрочка замены подшипников редко помогает сэкономить деньги. Деградация прогрессирует, и чем дольше подшипник работает в поврежденном состоянии, тем больший ущерб он наносит соседним компонентам.

В автомобиле неисправный подшипник колеса может повредить ступицу в сборе, полуось, тормозной ротор и датчик ABS — компоненты, замена которых может стоить в несколько раз дороже, чем замена одного подшипника. В крайнем случае колесо может оторваться от автомобиля. Это не теоретический риск: существуют задокументированные случаи срыва колес на высоких скоростях, вызванные выходом из строя подшипников, которым предшествовали недели игнорирования предупреждающих знаков.

В промышленном оборудовании необнаруженный отказ подшипника может привести к повреждению вала, корпуса, шестерни и незапланированному простою производства. Исследования, проведенные в производственных условиях, показали, что незапланированные простои из-за отказа оборудования могут стоить от 5 до 20 раз дороже, чем те же работы, выполненные в рамках планового технического обслуживания. Замена подшипника стоимостью от 20 до 200 долларов ни в коем случае не должна вызывать заклинивание машины, из-за которого производственная линия отключается на несколько дней.

Неравномерный износ шин, вызванный люфтом подшипников, приводит к необходимости более ранней замены шин, что увеличивает затраты. Эффективность использования топлива также снижается, поскольку заедание или грубый подшипник заставляют тратить больше энергии на простое вращение колеса или вала, который он поддерживает.

Действия по подтверждению неисправности подшипника перед заменой

Прежде чем тратить деньги на замену, полезно убедиться, что подшипник действительно является источником симптомов. Некоторые из описанных выше признаков схожи с другими распространенными неисправностями, а методичный подход позволяет избежать ненужного ремонта.

1. Дорожное испытание: Двигайтесь на разных скоростях и обратите внимание, меняется ли шум или вибрация в зависимости от скорости автомобиля (подшипник) или частоты вращения двигателя (трансмиссия). Выполните тест на отклонение, чтобы определить, какая сторона затронута.
2. Тест на физическое встряхивание: Осторожно поднимите автомобиль и проверьте люфт каждого колеса в положениях 12/6 и 3/9 часов. Любое движение указывает на люфт подшипника.
3. Спин-тест: При поднятом автомобиле вручную прокрутите каждое колесо. Неисправный подшипник будет грубым, будет вызывать ощущение скрежетания или издавать слышимый шум при вращении руки. Хороший подшипник вращается плавно и тихо.
4. Сканирование OBD-II: Если горит индикатор ABS, просканируйте коды. Коды неисправностей датчика скорости колеса указывают на пораженный угол и подтверждают неисправность подшипника в сочетании с другими симптомами.
5. Проверка шин: Проверьте неравномерность износа. Определите, есть ли износ на шине, соответствующей предполагаемому местоположению подшипника.
6. Проверка температуры: После короткой поездки с помощью инфракрасного термометра сравните температуру ступицы во всех четырех углах. Показания значительно выше в одном месте (хотя автомобиль не тормозил асимметрично) указывает на проблему в этом повороте.

Две или более таких проверок, подтверждающих один и тот же угол, являются окончательным стандартом для замены. Если только один тест указывает на проблему, перед тем как приступить к ремонту, стоит провести дальнейшее расследование или профессиональную оценку.

Стоимость замены: чего ожидать

Затраты на замену подшипников существенно различаются в зависимости от типа транспортного средства, конструкции подшипников и рынка труда. Реалистичные ожидания предотвращают шок от цены и помогают оценить, является ли заявленная цена разумной.

• Стандартный легковой автомобиль, ступица на болтах: Примерно от 250 до 450 долларов за колесо, включая детали и работу. Подшипник и ступица поставляются как единый предварительно собранный блок и прикручиваются непосредственно к поворотному кулаку, что требует умеренных усилий.
• Запрессованные ступичные подшипники: Для этого требуется специальное прессовое оборудование для снятия старого подшипника со ступицы и установки нового. Затраты на рабочую силу выше — обычно от 350 до 550 долларов за колесо — потому что ступицу часто приходится снимать с автомобиля и везти на пресс.
• Роскошные автомобили и электромобили: Ступицы в сборе для автомобилей премиум-класса и электромобилей могут стоить 700 долларов и более за колесо, отчасти из-за более высокой стоимости OEM-запчастей и интеграции датчиков ABS и другой электроники в ступицу.
• Легкие грузовики и более крупные внедорожники: Может стоить от 600 до 1200 долларов за конец оси, а в некоторых тяжелых грузовиках эта цифра превышает эту цифру.

Стоит знать один момент для экономии средств: если подшипник выходит из строя на одной стороне оси, обычно нет необходимости заменять подшипник на противоположной стороне, если только он не проявляет собственных симптомов. В отличие от шин, где рекомендуется симметричная замена для сохранения одинаковой глубины протектора, ступичные подшипники являются независимыми компонентами и не подвержены поломке на другой стороне той же оси.
