Чем отличается выжимной подшипник сцепления от выжимного?

Если вы когда-нибудь задавались вопросом, являются ли выжимной подшипник сцепления и выжимной подшипник разными деталями, ответ прост: это абсолютно один и тот же компонент . «Выжимной подшипник» — это старый и более разговорный американский термин, а «подшипник выключения сцепления» — это технически точное и международно признанное название, используемое в технических руководствах, каталогах запчастей и документации OEM. Механики в Северной Америке часто используют оба термина как взаимозаменяемые, а поставщики запчастей указывают их как один и тот же артикул. Между ними нет функциональной, структурной или позиционной разницы — только разница в соглашении об именах.

Тем не менее, понимание того, что на самом деле делает подшипник выключения сцепления, как он выходит из строя, какие типы существуют и когда его следует заменить, гораздо более ценно, чем разбираться в номенклатуре. В этой статье рассматривается все: от основных операций до расширенной диагностики.

Что за Выжимной подшипник сцепления На самом деле делает

Подшипник выключения сцепления, также называемый выжимным подшипником, расположен на втулке входного вала коробки передач, непосредственно перед узлом нажимного диска сцепления. Его работа заключается в том, чтобы действовать как механическое соединение между неподвижной вилкой сцепления (или гидравлическим рабочим цилиндром) и вращающимися пальцами нажимного диска или диафрагменной пружиной.

Когда вы нажимаете педаль сцепления, вилка толкает выжимной подшипник вперед вдоль входного вала. Подшипник контактирует с кончиками пальцев диафрагменной пружины на нажимном диске. Поскольку нажимной диск вращается вместе с маховиком двигателя, а вилка неподвижна, подшипник должен свободно вращаться, одновременно передавая осевое (вперед) усилие. Эта комбинация — передача осевой нагрузки при вращении — и есть то, что определяет упорный подшипник, который является именно тем, что представляет собой выжимной подшипник сцепления.

Давление, оказываемое через подшипник, заставляет диафрагменную пружину прогибаться внутрь, что ослабляет прижимное усилие на диске сцепления. После этого диск может свободно вращаться между нажимным диском и маховиком, отключая мощность двигателя от входного вала коробки передач. Отпустите педаль, и пружина вернется назад, снова зажимая диск и снова включая привод.

В типичном легковом автомобиле педаль сцепления нажимают тысячи раз в год. Водитель, который ездит на работу в пробках, может нажать педаль сцепления. более 30 000 раз в год . Выжимной подшипник должен выдерживать повторяющиеся нагрузки при экстремальных температурах, вибрации и изменении давления на педаль.

Почему существует название «выжимной подшипник»

Термин «выброс» происходит от действия компонента: когда вы нажимаете сцепление, подшипник физически выбрасывается — толкается вперед — к нажимному диску. Это механическое описание имело интуитивный смысл для ранних автомехаников и прочно вошло в словарный запас американских мастеров на протяжении всего 20-го века.

Европейские и японские производители, а также технические стандарты SAE уже давно стандартизировали «подшипник выключения сцепления», поскольку он описывает функцию, а не движение. Когда подшипник зацепляется с диафрагменной пружиной, это приводит к отпусканию сцепления. Термин «выжимной подшипник сцепления» в настоящее время является доминирующим термином в:

• Каталоги OEM-запчастей Toyota, Volkswagen, Ford, GM и BMW.
• Поставщики вторичного рынка, включая SKF, LuK, Sachs и Timken.
• Техническая документация SAE и ISO
• Сервисные руководства от производителей, выпущенных примерно после 1985 года.

В повседневной разговорной речи термин «выжимной подшипник» по-прежнему прекрасно понимается, особенно в Соединенных Штатах. Ни один из терминов не является неправильным; они просто отражают разные традиции обозначения одной и той же части.

Типы подшипников выключения сцепления

Не все подшипники выключения сцепления одинаковы. Существует несколько различных конструкций, каждая из которых подходит для различных конфигураций трансмиссии и исполнительных систем.

Тип со скользящей втулкой (наиболее распространенный)

Это стандартная конструкция, встречающаяся на большинстве заднеприводных автомобилей с механическим сцеплением или сцеплениями с тросовым приводом. Подшипниковый узел устанавливается на пластиковую или металлическую втулку, которая скользит по направляющей трубке входного вала коробки передач. Вилка сцепления — обычно Y-образный рычаг, вращающийся на шаровой шпильке внутри колокола — толкает втулку и подшипник вперед при нажатии педали. Большинство отечественных грузовиков и спортивных автомобилей с 1960-х годов по сегодняшний день до сих пор используют эту схему.

Тип концентрического рабочего цилиндра (CSC)

В современных переднеприводных автомобилях и во многих высокопроизводительных автомобилях используется концентрический рабочий цилиндр, который объединяет гидравлический привод и выжимной подшипник в единый блок, который крепится непосредственно на корпусе трансмиссии, окружая входной вал. Когда через педаль сцепления подается гидравлическое давление, поршень внутри CSC толкает подшипник вперед против диафрагменной пружины. В такой конструкции отсутствует внешняя вилка, уменьшено количество движущихся частей и улучшено ощущение педали. В таких транспортных средствах, как Honda Civic, Volkswagen Golf (начиная с MkV) и Ford Focus, используются выжимные подшипники типа CSC. Недостаток: при выходе из строя подшипника или гидравлического уплотнения обычно приходится заменять весь узел CSC, а для доступа к нему требуется снять трансмиссию.

Тип непрерывного контакта (самоцентрирующийся)

Некоторые производители проектируют выжимные подшипники так, чтобы они всегда находились в постоянном легком контакте с пальцами диафрагменной пружины, даже когда сцепление полностью включено. Это устраняет небольшой зазор в ходе хода, который существует в традиционных установках, и делает реакцию педали более мгновенной. Это также означает, что подшипник постоянно вращается со скоростью двигателя, что требует более качественных материалов подшипников и лучшего уплотнения. LuK и Sachs предлагают подшипники непрерывного контакта в качестве OEM-оборудования на некоторых европейских автомобилях.

Тип радиально-упорного шарикоподшипника

В тяжелых и коммерческих автомобилях — полуприцепах, больших дизельных пикапах, сельскохозяйственной технике — внутри корпуса выжимного подшипника используются радиально-упорные шарикоподшипники или конические роликоподшипники. Они обеспечивают значительно более высокую осевую нагрузку, чем однорядные радиальные шарикоподшипники, используемые в легковых автомобилях. Для грузового сцепления класса 8 может потребоваться усилие на педали более 600 фунтов отключиться без помощи гидравлики, и выжимной подшипник должен неоднократно выполнять эту операцию.

Как распознать неисправный выжимной подшипник сцепления

Изношенный или вышедший из строя выжимной подшипник сцепления вызывает характерные симптомы, которые обычно легко идентифицировать, если знать, к чему прислушиваться и что чувствовать.

Шум при нажатии педали

Это наиболее надежный индикатор неисправности выжимного подшипника. Скрежет, стрекотание, визг или дребезжащий звук, который появляется, когда вы нажимаете педаль сцепления вниз, и исчезает, когда вы ее отпускаете, указывает непосредственно на выжимной подшипник. Шум обычно возникает из-за износа внутренних колец подшипника, высыхания смазки или трещины в сепараторе подшипника. В обычной системе с вилочным приводом подшипник нагружается только тогда, когда педаль нажата, поэтому звук тесно связан с положением педали.

В конструкциях с непрерывным контактом подшипник вращается все время, поэтому шум может присутствовать постоянно и становиться громче или изменять высоту звука по мере увеличения усилия на педали.

Трудности с включением или выключением сцепления.

Если подшипник заклинил или частично разрушился, он может не перемещаться плавно вдоль втулки входного вала, в результате чего сцепление становится жестким, неравномерным или неточным. В крайних случаях подшипник может заклинить и помешать полному расцеплению, что затруднит или сделает невозможным переключение передач. Полностью заклинивший подшипник также может повредить пальцы диафрагменной пружины из-за неравномерного контакта, что значительно увеличивает стоимость ремонта.

Вибрация или пульсация педали сцепления

Если внутренние компоненты подшипника изношены неравномерно, педаль может передавать вибрацию или ощущение пульсации обратно через рычажный механизм вилки. Это отличается от обычной обратной связи «точки взаимодействия», которую ощущает большинство водителей. Пульсирующая вибрация, возникающая во время полного хода педали, а не только в точке ее зацепления, требует немедленного расследования.

Визуальный осмотр во время обслуживания сцепления

Каждый раз при снятии коробки передач для замены сцепления необходимо проверять выжимной подшипник. Проверьте:

• Грубое или трудное вращение при вращении вручную
• Видимые задиры, трещины или изменение цвета на контактной поверхности.
• Изношены, сколоты или отсутствуют контактные площадки на пальцах вилки (где применимо).
• Колебание или люфт в подшипниковом узле при осевом нажатии
• Загрязнение маслом — это говорит о протечке уплотнения первичного вала, которую также необходимо устранить.

Учитывая, что доступ требует удаления передачи, практически каждый профессиональный техник заменяет выжимной подшипник каждый раз при замене диска сцепления и нажимного диска. , независимо от того, проявляются ли симптомы у подшипника. Затраты на рабочую силу намного превышают стоимость самого подшипника — обычно от 15 до 60 долларов для большинства легковых автомобилей — и установка нового подшипника исключает возможность повторного демонтажа трансмиссии через 20 000 миль из-за подшипника, который находился в критическом состоянии во время обслуживания сцепления.

Выжимной подшипник сцепления и другие компоненты сцепления: что путает

Поскольку выжимной подшипник является частью более крупной системы сцепления, его симптомы могут частично совпадать с неисправностями соседних компонентов или маскироваться ими. Понимание того, что делает каждая часть, помогает выявить фактическую неисправность.

Выжимной подшипник в сравнении с направляющим подшипником/направляющей втулкой

Направляющий подшипник или направляющая втулка представляет собой небольшой подшипник, запрессованный в центр коленчатого вала или маховика. Он поддерживает переднюю часть входного вала коробки передач, удерживая его по центру и предотвращая прогибание под нагрузкой. В отличие от выжимного подшипника, направляющий подшипник испытывает нагрузку только при включенном сцеплении. отключен — когда входной вал вращается с другой скоростью, чем коленчатый вал. Неисправный направляющий подшипник издает шум во время переключения передач или когда сцепление удерживается нажатым при остановке (например, при ожидании на светофоре с включенной первой передачей). Если устранение давления в подшипнике приводит к исчезновению шума, проблема, скорее всего, в направляющем подшипнике, а не в выжимном подшипнике.

Выжимной подшипник и нажимной диск

Нажимной диск обеспечивает прижимное усилие, удерживающее диск сцепления на маховике. Изношенный нажимной диск часто вызывает пробуксовку сцепления, когда обороты двигателя увеличиваются без соответствующего увеличения скорости автомобиля, особенно при сильном нажатии на педаль газа. Напротив, неисправный выжимной подшипник обычно вызывает шум или трудности с зацеплением, а не проскальзывание. Если вы заметили пробуксовку сцепления, но не заметили шума при нажатии педали, то, скорее всего, виноват нажимной диск.

Выжимной подшипник и вилка сцепления

Вилка сцепления представляет собой рычаг, который преобразует движение педали в осевую силу, действующую на выжимной подшипник. Треснутая или изношенная вилка сцепления или изношенная шаровая шпилька шарнира могут вызвать нестабильное ощущение педали, дребезжащие звуки или, в тяжелых случаях, полную потерю срабатывания сцепления. В отличие от шума выжимного подшипника, шум вилки сцепления часто представляет собой стук или дребезжание в начале хода педали, а не продолжительный визг или скрежет в середине хода.

Выжимной подшипник и рабочий цилиндр (внешнего типа)

В системах с гидравлическим приводом, в которых используется внешний рабочий цилиндр (в отличие от CSC), рабочий цилиндр механически толкает вилку сцепления. Негерметичный или вышедший из строя внешний рабочий цилиндр вызывает не механический шум, а хлипкую или проваливающуюся педаль сцепления. Прокачка гидравлической системы или проверка на наличие утечек жидкости в корпусе рабочего цилиндра обычно быстро подтверждают этот диагноз.

Замена выжимного подшипника сцепления: что включает в себя работа

Не существует простого способа замены выжимного подшипника сцепления: коробка передач должна сняться. На большинстве заднеприводных автомобилей это простой, но трудоемкий процесс, обычно занимающий от 3 до 6 часов для опытного механика. Переднеприводные автомобили с поперечно расположенными двигателями и интегрированной коробкой передач могут потребовать значительно более тщательной разборки.

Общая процедура для систем с вилочным приводом

1. Безопасно поднимите и поддержите автомобиль на домкратах или подъемнике.
2. При необходимости отсоедините карданный вал или оси CV.
3. Отсоедините тягу сцепления, гидравлическую линию или трос от коробки передач.
4. Подперев коробку передач домкратом, снимите поперечину.
5. Отверните болты колокола и сдвиньте коробку передач назад с входного вала.
6. Снимите вилку сцепления со штифта шаровой опоры и снимите выжимной подшипник с втулки первичного вала.
7. Осмотрите вилку, шаровой шарнир, втулку входного вала и компоненты сцепления. Замените по мере необходимости.
8. Установите новый выжимной подшипник — большинство из них защелкивается на пальцах вилки или на втулке — и установите все компоненты в обратном порядке.

Особенности CSC

Замена концентрического рабочего цилиндра выполняется аналогично снятию коробки передач, но как только коробка передач снята, CSC просто откручивается от корпуса коробки передач (обычно от 2 до 4 болтов). После повторной установки необходимо отсоединить гидравлическую линию и прокачать систему. В некоторых агрегатах CSC используется быстроразъемный гидравлический фитинг; другие используют банджо-болт с резьбой. Всегда заменяйте уплотнительные шайбы гидравлической линии, если они медного типа.

Основное предостережение при установке CSC: Не позволяйте диску сцепления висеть без поддержки на первичном валу коробки передач. когда трансмиссия возвращается на место. Используйте инструмент для выравнивания сцепления, чтобы удерживать диск по центру маховика, и осторожно поддерживайте переднюю часть трансмиссии, чтобы не погнуть входной вал и не повредить уплотнения поршня CSC.

Детали, подлежащие одновременной замене

Поскольку коробка передач уже отключена, следует проверить и заменить следующие элементы, если есть сомнения в их состоянии:

• Диск сцепления и нажимной диск (заменяются соответствующим комплектом)
• Направляющий подшипник или направляющая втулка
• Задний коренной сальник (сальник коленвала)
• Сальник входного вала коробки передач
• Вилка сцепления (если изношена или треснута)
• Поворотная шаровая шпилька (если гнездо изношено)
• Маховик (отремонтируйте или замените, если есть царапины или термические трещины)

Как долго должен прослужить подшипник выключения сцепления

При нормальных условиях вождения качественный выжимной подшипник сцепления должен прослужить весь срок службы узла сцепления — обычно От 80 000 до 120 000 миль на легковом автомобиле с умеренной ездой. Некоторые подшипники, особенно те, которые используются в автомобилях малой грузоподъемности, эксплуатируемых в основном по шоссе с нечастым включением сцепления, могут без поломок превысить 150 000 миль.

Несколько факторов ускоряют износ:

• Езда на педали сцепления — если держать ногу на педали во время движения, сохраняется частичный контакт между подшипником и диафрагменной пружиной, что приводит к постоянному износу при малой нагрузке. Эта единственная привычка может сократить срок службы выжимного подшипника вдвое.
• Частая езда с остановками — При поездках по городу количество циклов включения сцепления значительно увеличивается по сравнению с поездками по шоссе.
• Буксировка или перевозка тяжелых грузов — увеличивает усилие на педали и осевое усилие, которое должен передавать подшипник.
• Агрессивное или результативное вождение — повторяющиеся резкие запуски нагружают всю систему сцепления, включая подшипник.
• Плохое качество подшипников. — Бюджетные сменные подшипники, в которых используется некачественная сталь или неадекватное уплотнение, выходят из строя значительно быстрее, чем оригинальные подшипники или подшипники премиум-класса от SKF, Timken или Sachs.
• Несоосность — неправильно выровненный диск сцепления или изогнутый первичный вал создают боковую нагрузку на выжимной подшипник, на которую он не рассчитан.

Выбор запасного выжимного подшипника сцепления

Рынок запасных частей предлагает широкий ассортимент подшипников выключения сцепления в различных ценовых категориях. Понимание различий помогает сделать более осознанный выбор.

OEM против вторичного рынка

OEM-подшипники поставляются поставщиком оригинального оборудования или являются эквивалентами под новым брендом. Для автомобилей производителей, которые поставляют компоненты сцепления от LuK (теперь часть Schaeffler Group), Sachs или Valeo, лучшим выбором обычно является OEM-эквивалентный подшипник от тех же производителей. Эти подшипники производятся по тем же спецификациям, что и оригинальные, и используют то же качество стали, уплотнений и смазки.

Стандартные или безымянные подшипники, поставляемые недорогими производителями, часто значительно дешевле — иногда менее 10 долларов — но разница в контроле качества значительна. Сообщения о преждевременном выходе из строя на расстоянии от 10 000 до 20 000 миль являются обычным явлением для бюджетных подшипников, что делает экономию средств иллюзорной, учитывая трудозатраты, необходимые для переустановки.

Полные комплекты сцепления

Большинство авторитетных поставщиков сцепления — LuK, Sachs, Exedy, Valeo, ACT — продают полные комплекты сцепления, которые включают диск сцепления, нажимной диск и выжимной подшипник в виде согласованного комплекта. В большинстве сценариев ремонта покупка комплекта имеет более практический смысл, чем приобретение отдельных компонентов, поскольку детали разработаны для совместной работы, а разница в цене обычно невелика. Цены на комплекты для обычных легковых автомобилей обычно варьируются от от 80 до 350 долларов в зависимости от применения автомобиля и уровня бренда.

Приложения производительности

Модифицированным автомобилям с модернизированными нажимными дисками сцепления, требующими большего усилия на педали, необходимы выжимные подшипники, рассчитанные на более высокие осевые нагрузки. Такие поставщики, как ACT (Advanced Clutch Technology) и South Bend Clutch, предлагают выжимные подшипники для тяжелых условий эксплуатации наряду со своими комплектами сцепления. Использование стандартного выжимного подшипника с нажимным диском, работающим под высоким давлением, может привести к преждевременному выходу подшипника из строя даже при осторожном вождении, поскольку контактное усилие превышает расчетные характеристики подшипника OEM.

Стоимость выжимного подшипника сцепления и оценка труда

Поскольку доступ к выжимному подшипнику всегда требует снятия коробки передач, стоимость детали сама по себе является незначительной частью общих затрат на ремонт.

Эти оценки предполагают только замену подшипника. При одновременной замене диска сцепления и нажимного диска — что настоятельно рекомендуется — добавьте от 100 до 400 долларов за дополнительные детали в зависимости от уровня автомобиля и марки. Дополнительные затраты на рабочую силу минимальны, поскольку узел сцепления уже открыт.

Можно ли ездить с неисправным выжимным подшипником сцепления

Это зависит от того, насколько сильно изношен подшипник. На ранних стадиях неисправности, когда единственным симптомом является слабое стрекотание или визг при нажатии педали, автомобиль по-прежнему полностью работоспособен и им можно управлять осторожно. Однако продолжение движения без устранения проблемы ускоряет выход из строя и рискует нанести вторичный ущерб.

Если подшипник полностью заклинит, он может заблокироваться в пальцах диафрагменной пружины и вообще предотвратить выключение сцепления. В этот момент автомобиль не может быть переключен с любой передачи, на которой он в данный момент находится, и дальнейшая эксплуатация рискует погнуть или сломать пальцы нажимного диска, поцарапать поверхность маховика или повредить втулку входного вала - все это резко увеличивает затраты на ремонт.

Практический совет: не игнорируйте шум. Если вы слышите скрежет или визг, связанный именно с нажатием педали сцепления, запланируйте ремонт до того, как ситуация станет аварийной. Проехать еще 2000–3000 миль на шумном, но все еще работающем подшипнике — это совсем другое дело, чем проехать 15 000 миль в надежде, что проблема решится сама собой.

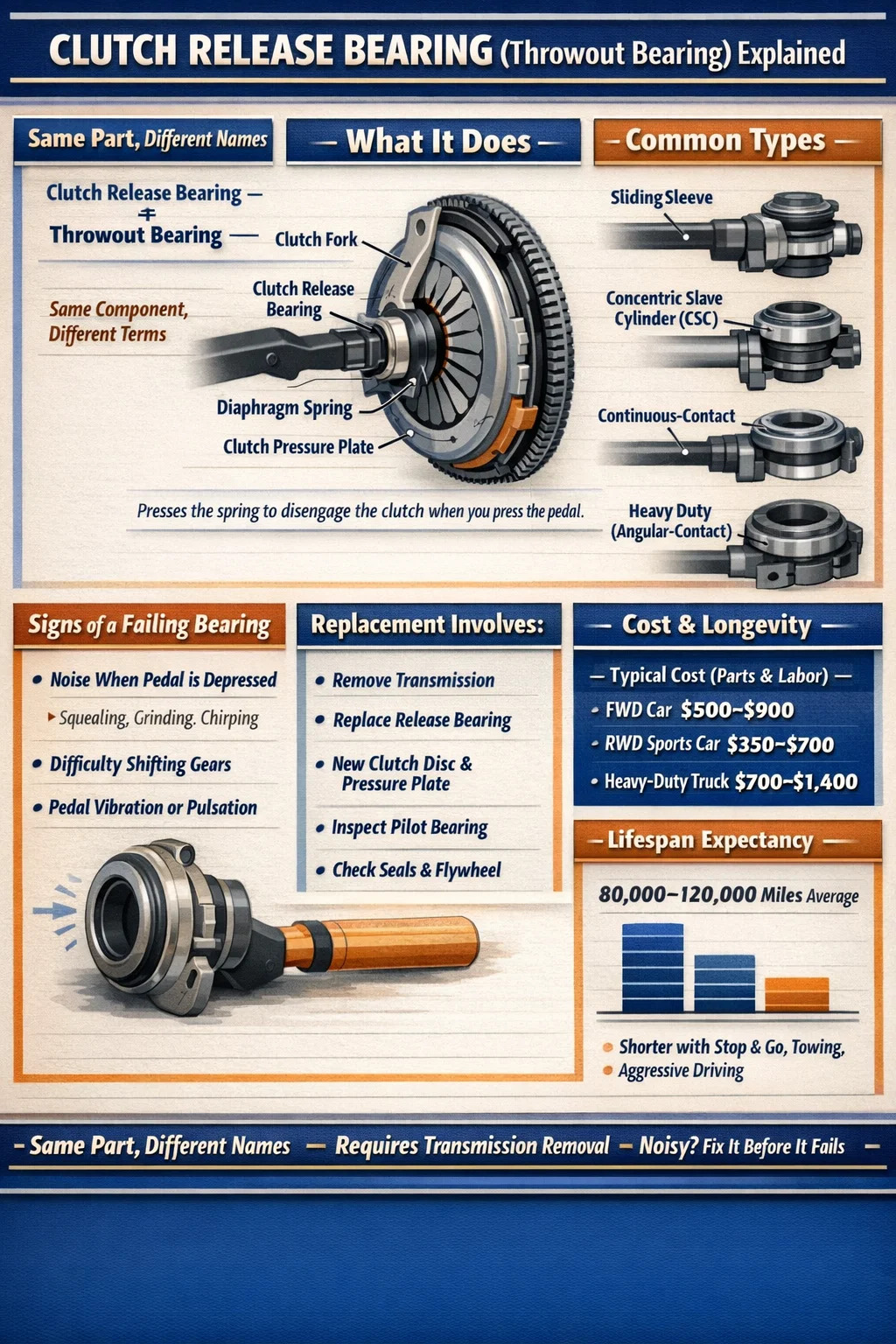

Резюме: Выжимной подшипник сцепления и выжимной подшипник являются одной и той же деталью.

Чтобы наглядно все свести воедино:

• Подшипник выключения сцепления и выжимной подшипник есть. идентичные компоненты описываются разными именами. «Выжимной подшипник» — это американский разговорный термин; «Выжимной подшипник сцепления» — стандартное техническое обозначение.
• Подшипник действует как упорный интерфейс между неподвижной приводной системой и вращающимся нажимным диском, обеспечивая выключение сцепления.
• Существует несколько типов конструкций — со скользящей втулкой, концентрический рабочий цилиндр, с непрерывным контактом и для тяжелых условий эксплуатации — каждый из которых подходит для различных применений.
• Основным признаком неисправности подшипника является шум, особенно при нажатии педали сцепления.
• Замена всегда требует снятия коробки передач; Настоятельно рекомендуется заменить весь комплект сцепления одновременно.
• Качество имеет значение — используйте подшипники, эквивалентные OEM, от проверенных поставщиков, а не самый дешевый вариант.
• Раннее внимание к симптомам предотвращает вторичное повреждение и позволяет прогнозировать общие затраты на ремонт.
