Какой шум издает изношенный выжимной подшипник сцепления?

Как на самом деле звучит изношенный выжимной подшипник сцепления?

Изношенный выжимной подшипник сцепления — также называемый выжимным подшипником — чаще всего производит пронзительный визг, стрекотание или скрежет, который появляется именно при нажатии на педаль сцепления. и исчезает, когда вы его отпускаете. Эта взаимосвязь включения-выключения с движением педали является наиболее четким диагностическим признаком, позволяющим отличить неисправный выжимной подшипник от других шумов трансмиссии. В некоторых случаях звук переходит в резкий металлический скрежет, когда подшипник перешел за пределы визга и перешел к физическому контакту между металлическими компонентами. Если вы слышите постоянное рычание или грохот, который меняет характер в тот момент, когда ваша нога касается педали сцепления, наиболее вероятной причиной является неисправный выжимной подшипник сцепления.

Точное понимание того, что и когда вы слышите, избавит вас от неправильной диагностики проблемы, связанной с изношенным направляющим подшипником, неисправным подшипником входного вала или даже свистом трансмиссии. Каждый из них производит шум в разное время и при разных условиях. Шумовой сигнал выжимного подшипника напрямую связан с нажатием педали, что делает его одним из наиболее простых компонентов для идентификации на слух.

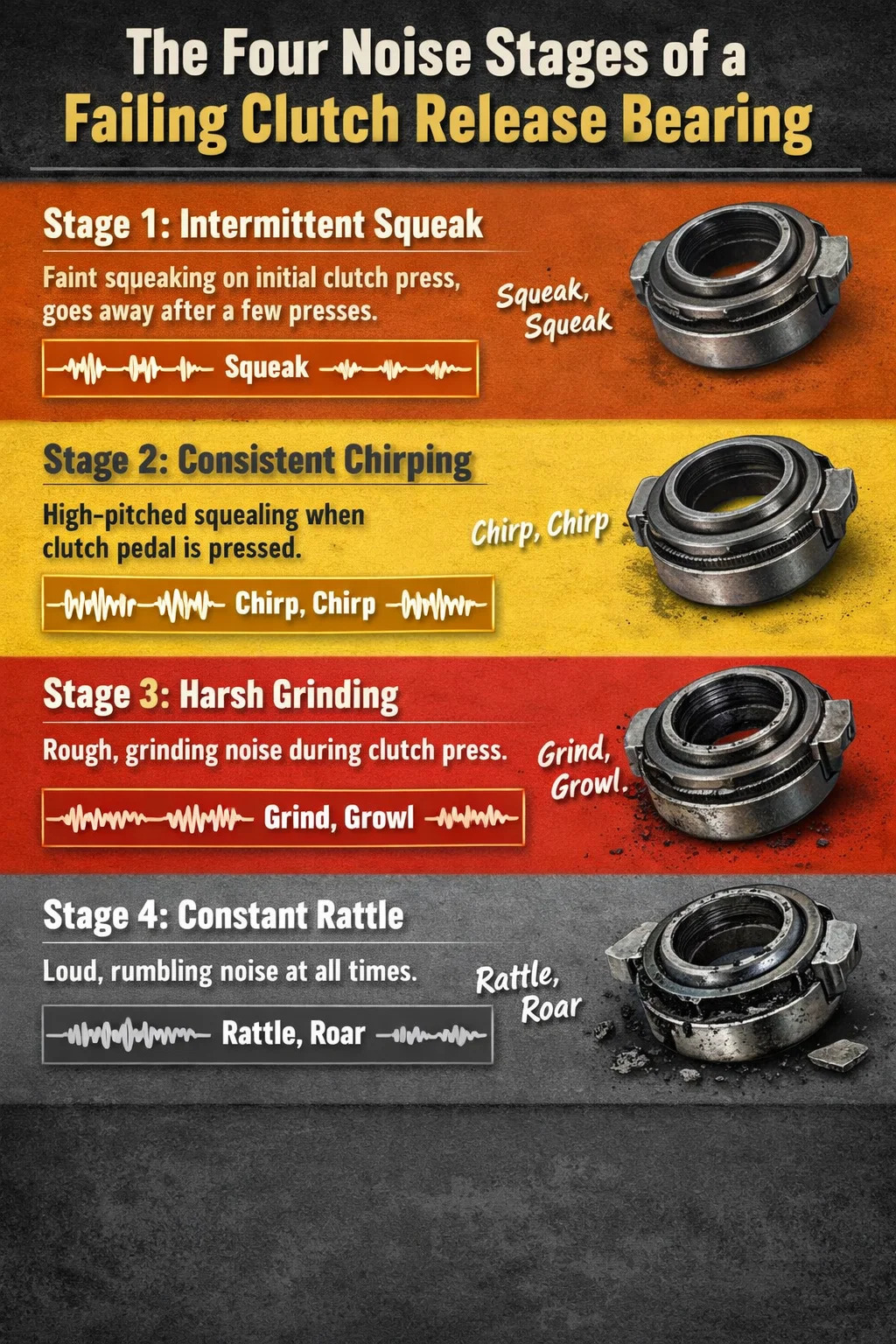

Четыре различных уровня шума при выходе из строя подшипника выключения сцепления

Износ подшипников редко проявляется сразу. Ухудшение следует по довольно предсказуемой дуге от незначительного до катастрофического, и каждая стадия дает различную акустическую сигнатуру. Знание того, на каком этапе вы находитесь, поможет вам оценить срочность.

Этап 1 — Прерывистый писк

На самой ранней стадии смазка внутри подшипника начинает разрушаться или высыхать. Слабый скрип можно заметить только при первом нажатии сцепления после того, как машина простояла ночь, и он исчезает через несколько нажатий, как только подшипник прогреется. Многие водители считают это утренним запотеванием или переохлаждением коробки передач. Это легко игнорировать, но это самое дешевое и наименее разрушительное время для решения проблемы — замена подшипников на этом этапе обычно влечет за собой наименьший побочный ущерб.

Этап 2 — Постоянное стрекотание или визг при нажатии на педаль

Это наиболее часто встречающийся этап. Шум теперь повторяется: нажмите педаль сцепления, услышите визг; отпусти педаль, шум прекратится . Звук высокочастотный, иногда его называют щебетанием птиц или визгом велосипедных тормозов. Внутри шариковые или роликовые элементы подшипника высыхают, а сепаратор или дорожки качения начинают изнашиваться. На этом этапе подшипник работоспособен, но ухудшается. Большинство механиков считают этот этап практическим порогом для планирования замены, поскольку переход к этапу 3 может произойти быстро, как только начнется постоянный шум.

Этап 3 — Резкий скрежет или рычание

Высокий визг переходит в более низкий, более грубый скрежет или рычание. Это указывает на то, что тела качения внутри подшипника начали разрушаться или на обоймах подшипника имеются заметные задиры. Происходит контакт металла с металлом. На этом этапе существует реальный риск заклинивания подшипника при нажатой педали сцепления. , который может заблокировать вилку сцепления в выключенном положении и оставить вас в затруднительном положении. На этом этапе часто появляется вибрация, передающаяся через саму педаль сцепления — пульсацию или шероховатость, которую чувствуешь под ногами.

Этап 4 — Постоянный шум независимо от положения педали

Как только подшипник разрушится до такой степени, что он будет находиться в почти постоянном контакте с окружающими компонентами, шум станет присутствовать независимо от того, нажата педаль или нет. На этом этапе подшипник может сломаться настолько, что повредит нажимной диск, диск сцепления или даже маховик. Затраты на ремонт здесь резко возрастают. Работа, которая могла бы стоить 300–500 долларов США за детали и рабочую силу на этапе 1 или 2, может превысить 1200–1800 долларов США, если принять во внимание восстановление или замену нажимного диска и маховика.

Как убедиться, что шум исходит от подшипника выключения сцепления

Поскольку механическая коробка передач содержит несколько подшипников, которые могут издавать похожие звуки — подшипник первичного вала, направляющий подшипник или втулка и подшипники промежуточного вала — стоит провести несколько простых проверок, прежде чем прийти к выводу, что у вас неисправен выжимной подшипник.

Тест на нажатие педали

Припаркуйте автомобиль с работающим двигателем и нейтральной передачей. Медленно нажмите педаль сцепления. Если визг или скрежет начинается в тот момент, когда вы начинаете нажимать педаль, и прекращается, когда вы полностью отпускаете педаль, то главным подозреваемым является подшипник выключения сцепления. Шум должен соответствовать движению педали — он становится громче при дальнейшем нажатии, потенциально может различаться по высоте на разной глубине педали в зависимости от того, как подшипник контактирует с пальцами нажимного диска.

Отличие от подшипника первичного вала

Изношенный input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Отличие от направляющего подшипника или втулки

Направляющий подшипник (или втулка во многих автомобилях) расположен в центре маховика и поддерживает кончик входного вала коробки передач. Изношенный направляющий подшипник обычно издает шум во время фазы пробуксовки сцепления — когда вы трогаетесь с места и сцепление частично включено. Он также может издавать визг или визг, когда коробка передач находится в нейтральном положении при работающем двигателе, что отличается от чистого звука нажатия педали выжимного подшипника.

Почувствуйте вибрацию

Слегка положите руку на рычаг переключения передач, медленно нажимая педаль сцепления. Неисправный выжимной подшипник часто передает легкую вибрацию или неровности через трансмиссию, которые можно почувствовать на рычаге переключения передач или в некоторых автомобилях на половице возле туннеля трансмиссии. Эта тактильная обратная связь в сочетании со слышимым визгом при нажатии на педаль четко указывает на выжимной подшипник.

Почему изнашиваются выжимные подшипники сцепления

Понимание основной причины имеет большое значение, поскольку некоторые виды отказов можно предотвратить, а их устранение продлевает срок службы следующего подшипника.

Положив ногу на педаль сцепления

Это единственная наиболее распространенная причина преждевременного выхода из строя выжимного подшипника. Даже очень легкое давление на педаль сцепления в 5–10 фунтов заставляет выжимной подшипник вращаться против пальцев диафрагменной пружины нажимного диска. . При нормальной работе подшипник нагружается лишь на долю секунды, необходимую для переключения передач. Водитель, положивший ногу на педаль сцепления в пробке, может совершить тысячи дополнительных оборотов с нагрузкой в ​​час, резко ускоряя износ. Пробег за весь срок службы подшипника, работающего таким образом, может упасть со 100 000 миль до менее 30 000 миль.

Езда на клатче по холмам

Удержание автомобиля на склоне за счет балансировки включения сцепления, а не использования ручного тормоза, сохраняет выжимной подшипник под постоянной нагрузкой, а диск сцепления - в состоянии устойчивого проскальзывания. Помимо износа подшипника, это также приводит к запотеванию диска сцепления и повреждению поверхности маховика. Пять минут удержания холма с использованием этой техники могут привести к такому же износу, как и десятки обычных миль езды.

Загрязнение и попадание влаги

Современные герметичные подшипники предварительно смазываются и предназначены для работы без технического обслуживания, однако уплотнения со временем изнашиваются, особенно в транспортных средствах, работающих во влажной, грязной или пыльной среде. Как только в подшипник попадает влага или песок, смазка ухудшается и начинается абразивный износ. Автомобили, эксплуатируемые по бездорожью или в регионах с интенсивным применением дорожной соли, часто демонстрируют износ выжимных подшипников при значительно меньшем пробеге, чем автомобили, эксплуатируемые в чистых и сухих условиях.

Несоосность и неправильная установка

Выжимной подшипник, который не идеально отцентрирован на держателе подшипника первичного вала, или вилка сцепления, которая погнута или изношена в точке поворота, будут нагружать подшипник неравномерно. Это создает условия боковой нагрузки, на которую подшипник не рассчитан, что приводит к быстрому износу одной стороны кольца подшипника. Шумовая сигнатура в этом случае часто представляет собой скорее ритмичное тиканье или лязг при нажатии педали, чем плавный визг, отражающий неравномерность нагрузки.

Увеличенный срок службы без замены

Даже при идеальной технике вождения выжимной подшипник является предметом износа. Большинство производителей указывают срок службы узла сцепления в пределах От 80 000 до 150 000 миль в зависимости от веса автомобиля, типа трансмиссии и режима использования. . Тяжелые грузовики и транспортные средства, используемые для буксировки, быстрее достигают нижнего предела этого диапазона. Многие специалисты рекомендуют заменять выжимной подшипник при каждой замене диска сцепления, поскольку затраты на доступ к подшипнику составляют большую часть общей стоимости работ.

Сравнение шума: выжимной подшипник сцепления и другие распространенные шумы сцепления

Не каждый шум в области сцепления означает, что выжимной подшипник вышел из строя. В таблице ниже сравниваются наиболее распространенные источники шума и их характеристики, что помогает сузить диагностику.

Другие симптомы, сопровождающие изношенный выжимной подшипник сцепления

Шум является основным индикатором, но неисправность выжимного подшипника часто проявляется наряду с другими симптомами, которые в совокупности дают веские основания для диагностики.

• Вибрация педали сцепления: Пульсация или шероховатость под ногами при нажатии сцепления, вызванная неровной поверхностью подшипника, передающей вибрации вверх через вилку сцепления и гидравлическую или тросовую связь.
• Увеличенное усилие на педали: По мере износа подшипника и увеличения его внутреннего сопротивления создается дополнительное сопротивление, которое водитель должен преодолевать при нажатии на педаль. Изменение происходит постепенно, и его легко не заметить, пока его не сравнят со свежеобслуженным сцеплением.
• Трудности при включении или выключении передач: На поздних стадиях подшипник, который начал заедать или вызвал заедание вилки сцепления, может привести к неполному выключению сцепления, что сделает переключение передач резким или трудным.
• Сцепление проскальзывает: Хотя проскальзывание чаще всего является признаком изношенного диска сцепления, заклинивший или разрушенный подшипник может помешать нажимному диску полностью зажать диск сцепления, что приведет к проскальзыванию под нагрузкой.
• Видимый материал подшипника или металлические частицы: В автомобилях со смотровой крышкой или на стенде во время замены сцепления технические специалисты иногда наблюдают блестящий металлический мусор в колоколе, что соответствует разрушению материала подшипников.

Как долго можно ездить с шумным выжимным подшипником сцепления?

Это полностью зависит от того, на какой стадии достиг подшипник. На стадии 1 (прерывистый холодный скрип) или ранней стадии 2 (постоянный визг при нажатии педали, но никаких других симптомов) многие водители продолжают безопасно эксплуатировать свой автомобиль в течение нескольких недель или даже нескольких месяцев, занимаясь ремонтом. Риск можно контролировать до тех пор, пока подшипник остается работоспособным и шум не усиливается.

Как только начинается скрежетание (этап 3), дальнейшее вождение несет в себе значительный риск поломки. Подшипник, который заедает при нажатой педали сцепления, потенциально может заблокировать механизм сцепления в выключенном положении, в результате чего вы не сможете включить передачу. В худшем случае разрушенный подшипник разбрасывает мусор внутри колокола, который повреждает поверхность маховика и нажимного диска, добавляя несколько сотен долларов к простой замене подшипника и диска сцепления.

Практическое руководство, используемое многими опытными механиками: если шум присутствует при каждом нажатии на сцепление и сохраняется на протяжении более двух недель, немедленно закажите ремонт. Если хотя бы один раз шум изменился с визга на скрежет, отнеситесь к этому как к срочному.

Что включает в себя процесс замены

Для замены выжимного подшипника сцепления необходимо снять коробку передач, чтобы получить доступ к узлу сцепления. Именно по этой причине работа сопряжена с затратами на рабочую силу: подшипник сам по себе является недорогим компонентом, цена которого обычно составляет от 20 до 80 долларов для большинства легковых автомобилей, но снятие трансмиссии на автомобиле с передним расположением двигателя и задним приводом обычно занимает 3–5 часов работы. Снятие коробки передач переднего привода может занять от 4 до 8 часов в зависимости от компоновки автомобиля и доступности.

Поскольку весь этот труд необходим для доступа к подшипнику, стандартной практикой (и экономически разумной) является одновременная замена всего комплекта сцепления. В комплект сцепления входят диск, нажимной диск и выжимной подшипник, а иногда и новый направляющий подшипник или втулка. Дополнительные затраты на детали для полного комплекта по сравнению с только подшипником часто составляют 100–300 долларов, что составляет часть дополнительных трудозатрат, которые потребовались бы для второго разбора, если бы диск сцепления вышел из строя год спустя.

В это время также следует проверить состояние маховика. Маховик, на котором имеются тепловые трещины, твердые пятна (блестящие круглые пятна с синим оттенком) или канавки глубиной более 0,030 дюйма, следует обработать или заменить. , поскольку изношенный или забитый маховик ускоряет износ нового диска сцепления и может вызвать вибрацию или дрожание сцепления даже сразу после обслуживания.

Типичные диапазоны затрат по категориям транспортных средств

• Автомобили эконом-класса и компактные автомобили (например, Honda Civic, VW Golf, Toyota Corolla): 450–900 долларов за полный комплект сцепления, включая работу в независимом магазине.
• Высокопроизводительные и спортивные автомобили (например, Subaru WRX, Ford Mustang, Chevrolet Camaro): 700–1400 долларов в зависимости от спецификации деталей и типа трансмиссии.
• Легкие грузовики и внедорожники (например, Toyota Tacoma, Ford Ranger): 600–1200 долларов США, при этом полноприводные автомобили в некоторых случаях требуют дополнительного отключения раздаточной коробки.
• Европейские автомобили со сложной коробкой передач (например, BMW M-серии, Porsche 911 с механической коробкой передач): 1200–2500 долларов США из-за более высоких затрат на детали и увеличения времени работы.

Предотвращение преждевременного выхода из строя подшипника выключения сцепления

Хорошие навыки вождения являются наиболее эффективной формой обслуживания выжимного подшипника. Подшипник рассчитан на кратковременную циклическую нагрузку, возникающую при обычном переключении передач. Проблемы возникают, когда эта нагрузка становится постоянной или чрезмерной.

1. Держите левую ногу подальше от педали сцепления между переключениями передач. Положите его на мертвую педаль (подножку) слева от педали сцепления. Даже несколько фунтов давления покоя, умноженные на тысячи миль, в сумме дают значительные часы работы под нагрузкой.
2. На подъемах используйте ручной тормоз, а не сцепление. Ожидая у светофора на уклоне, задействуйте ручной тормоз, а не удерживайте положение с проскальзыванием сцепления.
3. Решительно завершить переключение передач. Медленное, неуверенное включение сцепления удерживает нагрузку на подшипник в течение более продолжительного цикла переключения. Плавное и достаточно быстрое движение педали продлевает срок службы подшипников.
4. Осматривайте вилку сцепления и шарнир во время обслуживания сцепления. Изношенный pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Немедленно устраняйте любые утечки гидравлической системы сцепления. Из главного или рабочего цилиндра сцепления просачивается жидкость, которая может загрязнить диск сцепления, а в гидравлических системах выжимных подшипников, распространенных в современных автомобилях, повлиять на работу и срок службы самого подшипникового узла.

Концентрические рабочие цилиндры в сравнении с традиционными подшипниками с вилочным приводом

Стоит отметить, что во многих автомобилях, выпущенных с конца 1990-х годов, вместо традиционного внешнего рабочего цилиндра и вилки сцепления используется концентрический рабочий цилиндр (CSC). В системе CSC рабочий гидравлический цилиндр установлен внутри колокола непосредственно вокруг входного вала, а выжимной подшипник интегрирован в узел как единый узел.

Шумовые характеристики вышедшего из строя подшипника CSC по существу идентичны характеристикам традиционного выжимного подшипника — визг или скрежет при нажатии на педаль — но диагностика и ремонт различаются. CSC не может быть заменен отдельно от его гидравлических компонентов. ; весь блок необходимо заменять в сборе. Затраты на узел CSC обычно составляют 80–250 долларов США за саму деталь, что дороже, чем отдельный подшипник, но все же разумно, учитывая комбинированный характер компонента. Признаками неисправности CSC также являются утечки жидкости сцепления в колокол, что помимо шума подшипников может привести к загрязнению диска сцепления.

Резюме: ключевые факты, которые следует помнить

• Изношенный clutch release bearing primarily produces a визг, стрекотание или скрежет, который присутствует при нажатии педали сцепления и отсутствует при ее отпускании.
• Противоположная картина — шум при поднятой педали и тишина при нажатии — указывает на подшипник первичного вала, а не на выжимной подшипник.
• Неисправность проходит четыре стадии: прерывистый скрип, постоянный визг, скрежет и непрерывный шум независимо от положения педали.
• Наиболее распространенной причиной преждевременного выхода из строя является нажатие ноги на педаль сцепления, из-за чего подшипник постоянно вращается под нагрузкой.
• Замена только подшипника при выключенной трансмиссии является плохой экономией: полный комплект сцепления стоит немного дороже и позволяет избежать повторного демонтажа диска или нажимного диска.
• При появлении скрежетающего шума отнеситесь к ремонту как к срочному. Продолжение вождения может привести к заклиниванию подшипников, повреждению первичного вала трансмиссии и увеличению затрат на ремонт.
